湿り空気線図による暖房時のコイル加熱負荷の計算

正解

正解：(2) 25,200W

解き方

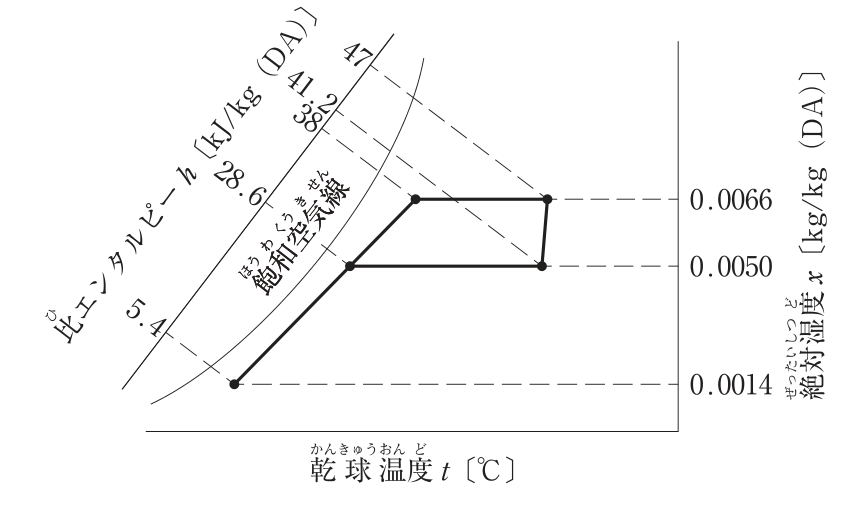

1. 線図の状態点は、外気（h = 5.4kJ/kg(DA)）と室内空気（h = 38kJ/kg(DA)）の混合点（h = 28.6kJ/kg(DA)）、コイル加熱後（h = 41.2kJ/kg(DA)）、加湿後の吹出し空気（h = 47kJ/kg(DA)）である。
2. コイルの加熱は絶対湿度0.0050のまま混合点からコイル出口まで右へ水平に進む変化であり、比エンタルピー差は 41.2 − 28.6 = 12.6kJ/kg(DA) である。
3. 空気の質量流量は 6,000 × 1.2 / 3,600 = 2kg/s なので、加熱負荷は 2 × 12.6 = 25.2kW = 25,200W となる。

選択肢ごとの解説

1. (1)適当でない。18,800Wは室内空気と混合点の比エンタルピー差（38 − 28.6）から求めた値である。
2. (2)適当。2kg/s × (41.2 − 28.6)kJ/kg = 25.2kW = 25,200Wである。
3. (3)適当でない。36,800Wは混合点から吹出し空気までの差（47 − 28.6）で、加湿負荷を含んだ空調機全体の加熱量である。
4. (4)適当でない。65,200Wは外気と室内空気の比エンタルピー差（38 − 5.4）から求めた値である。
