湿り空気線図上の状態変化

正解

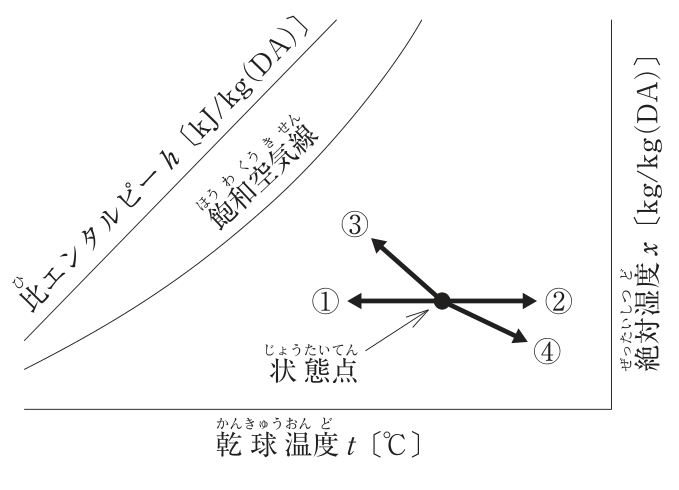

正解：(3) 蒸気スプレーによる加湿は、状態点から湿り空気線図上の左上へ、③の移動で示される。

解き方

1. 蒸気スプレーによる加湿は、加湿量に相当するエンタルピーの蒸気を加えるため、乾球温度はほとんど変わらずに絶対湿度が増え、空気線図上ではほぼ真上（わずかに右上）へ移動する。
2. 左上への移動（湿球温度・比エンタルピーがほぼ一定）は、水噴霧などの水加湿による断熱加湿の変化である。よって (3) が適当でない。
3. 液体吸収剤による除湿は、水蒸気の吸収時に凝縮熱が出るため、絶対湿度が下がって温度が上がり、右下へ移動する。

選択肢ごとの解説

1. (1)適当。絶対湿度が変わらない冷却（顕熱冷却）は、乾球温度だけが下がり左へ水平に移動する。
2. (2)適当。加湿のない加熱（顕熱加熱）は、乾球温度だけが上がり右へ水平に移動する。
3. (3)適当でない。蒸気スプレーによる加湿はほぼ真上へ移動する。左上への移動は水噴霧による加湿である。
4. (4)適当。液体吸収剤や固体吸着剤による化学的除湿は、吸収熱で温度が上がるため右下へ移動する。
