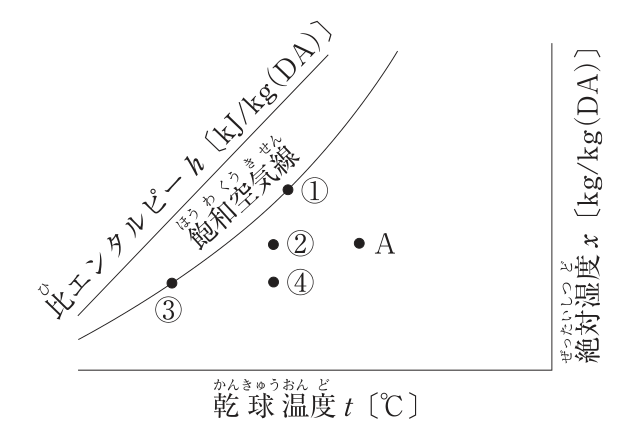

湿り空気線図（冷却面に接する空気の状態点）

正解

正解：(3) ③

解き方

1. 熱交換器の表面に十分に接触した空気層は、表面温度と同じ温度の飽和空気になる。
2. 表面温度は状態点Aの空気の露点温度より低いので、その状態点は飽和空気線上で、Aの露点（Aと同じ絶対湿度の飽和空気線上の点）より低温・低湿の位置にある。
3. 図では③が飽和空気線上でAより絶対湿度が低い点であり、これが該当する。

選択肢ごとの解説

1. (1)適当でない。①は飽和空気線上にあるが、Aより絶対湿度が高く、露点温度より高い温度の点である。
2. (2)適当でない。②はAと同じ絶対湿度の未飽和の点で、露点温度より高い温度まで冷却した状態である。
3. (3)適当。露点温度より低い表面に接した空気層は、表面温度の飽和空気となり、飽和空気線上のAの露点より低い位置の③になる。
4. (4)適当でない。④は飽和空気線上にない未飽和の点であり、表面に接する空気層の状態ではない。
