湿り空気線図による有効加湿量の計算

これは1級管工事施工管理技士第一次検定令和4年度（2022年9月4日（日）実施）問題A No.17の問題です。論点は「熱負荷・空気線図」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

下図に示す暖房時の湿り空気線図において、空気調和機の有効加湿量として、適当なものはどれか。

ただし、風量は10,000m³/h、空気密度は1.2kg/m³とする。

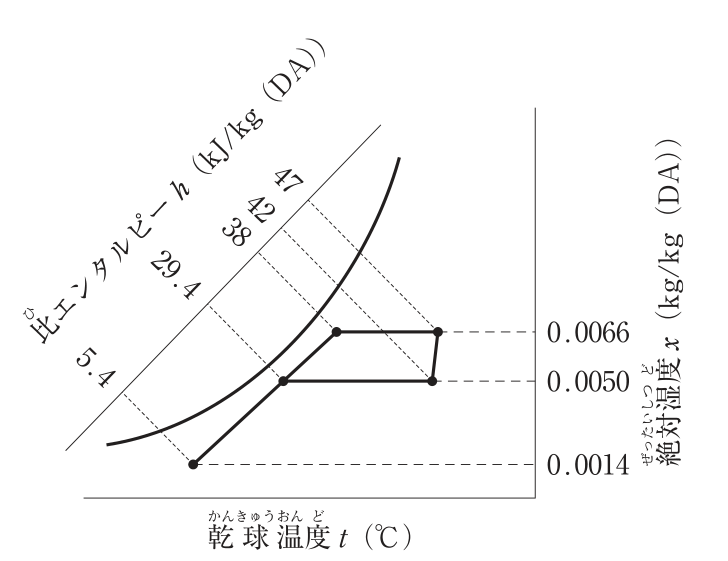

暖房時の湿り空気線図。横軸は乾球温度t（℃）、縦軸（右）は絶対湿度x（kg/kg(DA)）、左上の斜めの目盛は比エンタルピーh（kJ/kg(DA)）。状態点は5つ。絶対湿度0.0014・比エンタルピー5.4の点から直線が引かれ、絶対湿度0.0050・比エンタルピー29.4の点を通って絶対湿度0.0066・比エンタルピー38の点に至る。絶対湿度0.0050・比エンタルピー29.4の点から水平に右へ、絶対湿度0.0050・比エンタルピー42の点まで線があり、そこから絶対湿度0.0066・比エンタルピー47の点まで上向きの線がある。比エンタルピー47の点と比エンタルピー38の点は絶対湿度0.0066の水平線で結ばれている。

解答欄

正解

正解：(1) 19.2kg/h

解き方

図の5つの状態点のうち、外気（比エンタルピー5.4、絶対湿度0.0014）と還気（38、0.0066）を混合した点が（29.4、0.0050）である。混合空気を加熱コイルで加熱した点が（42、0.0050）、加湿器で加湿した点が（47、0.0066）である。
加湿で増えた絶対湿度は0.0066 − 0.0050 = 0.0016kg/kg(DA)である。
有効加湿量L = 風量 × 空気密度 × Δx = 10,000 × 1.2 × 0.0016 = 19.2kg/hとなり、(1)が適当である。

選択肢ごとの解説

(1)適当。加湿前後の絶対湿度の差0.0016に質量流量12,000kg/hを乗じて19.2kg/hとなる。
(2)適当でない。図の絶対湿度の差から求めると30.4kg/hとはならない。
(3)適当でない。43.2kg/hは外気と混合空気の絶対湿度の差（0.0050 − 0.0014）を用いた値である。
(4)適当でない。62.4kg/hは外気と給気の絶対湿度の差（0.0066 − 0.0014）を用いた値である。

引っかけ：加湿量は加湿器の前後（加熱後の点→加湿後の点）の絶対湿度の差で求める。外気からの差を使わない。
