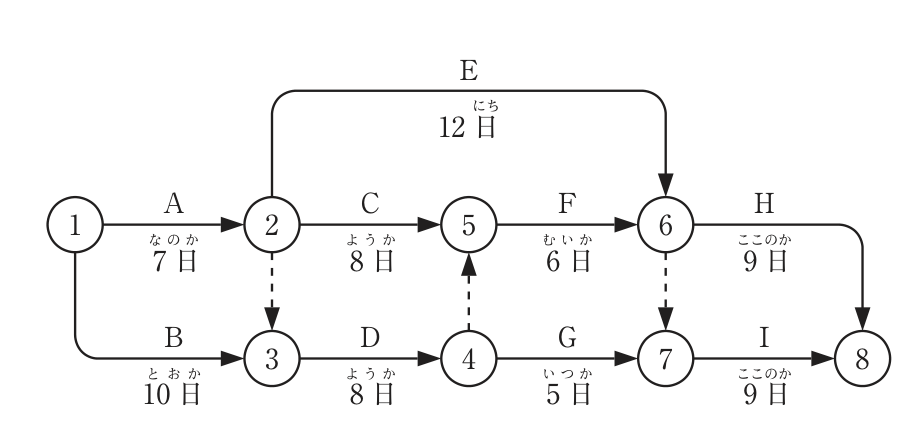

ネットワーク工程表（クリティカルパスとフロート）

正解

正解：(2) イベント⑤の最早開始時刻と最遅完了時刻は同じで、15日である。

解き方

1. 最早開始時刻は、①0、②7、③max(10, 7 + 0) = 10、④10 + 8 = 18、⑤max(7 + 8, 18 + 0) = 18、⑥max(7 + 12, 18 + 6) = 24、⑦max(24 + 0, 18 + 5) = 24、⑧max(24 + 9, 24 + 9) = 33日となる。
2. 最遅完了時刻は、⑧33、⑦33 − 9 = 24、⑥min(33 − 9, 24 − 0) = 24、⑤24 − 6 = 18、④min(18 − 0, 24 − 5) = 18、③18 − 8 = 10、②min(10 − 0, 18 − 8, 24 − 12) = 10日となる。イベント⑤の最早開始時刻と最遅完了時刻はどちらも18日であり、15日ではない。よって(2)が適当でない。
3. クリティカルパスはB→D→ダミー→F→HとB→D→ダミー→F→ダミー→Iの2本で、所要日数は10 + 8 + 6 + 9 = 33日である。作業Eのトータルフロートは24 − 7 − 12 = 5日、作業Cのトータルフロートは18 − 7 − 8 = 3日である。

選択肢ごとの解説

1. (1)適当。クリティカルパスは①→③→④→⑤→⑥→⑧と①→③→④→⑤→⑥→⑦→⑧の2本で、所要日数は33日である。
2. (2)適当でない。イベント⑤の最早開始時刻と最遅完了時刻はどちらも18日である。15日はA→C経由の値で、D→ダミー経由の18日が最早開始時刻になる。
3. (3)適当。作業Eのトータルフロートは、⑥の最遅完了時刻24日 − ②の最早開始時刻7日 − 所要日数12日 = 5日である。
4. (4)適当。作業Cのトータルフロートは3日あるので、2日短縮しても工期は33日のまま変わらない。
