機械排煙設備の各部の必要最小風量

正解

正解：(4) 排煙機：57,000m³/h

解き方

1. 排煙風量は、1防煙区画のみを受け持つ部分は防煙区画面積 × 1m³/(min・m²)（60m³/h・m²）、複数の防煙区画を受け持つ横主ダクトは隣接する2防煙区画の合計面積の最大値 × 60m³/h、上下階を受け持つ立てダクトは各階の最大値とする。排煙機は最大の防煙区画面積 × 2m³/(min・m²)（120m³/h・m²）以上とする（建築基準法施行令第126条の3第1項第9号）。

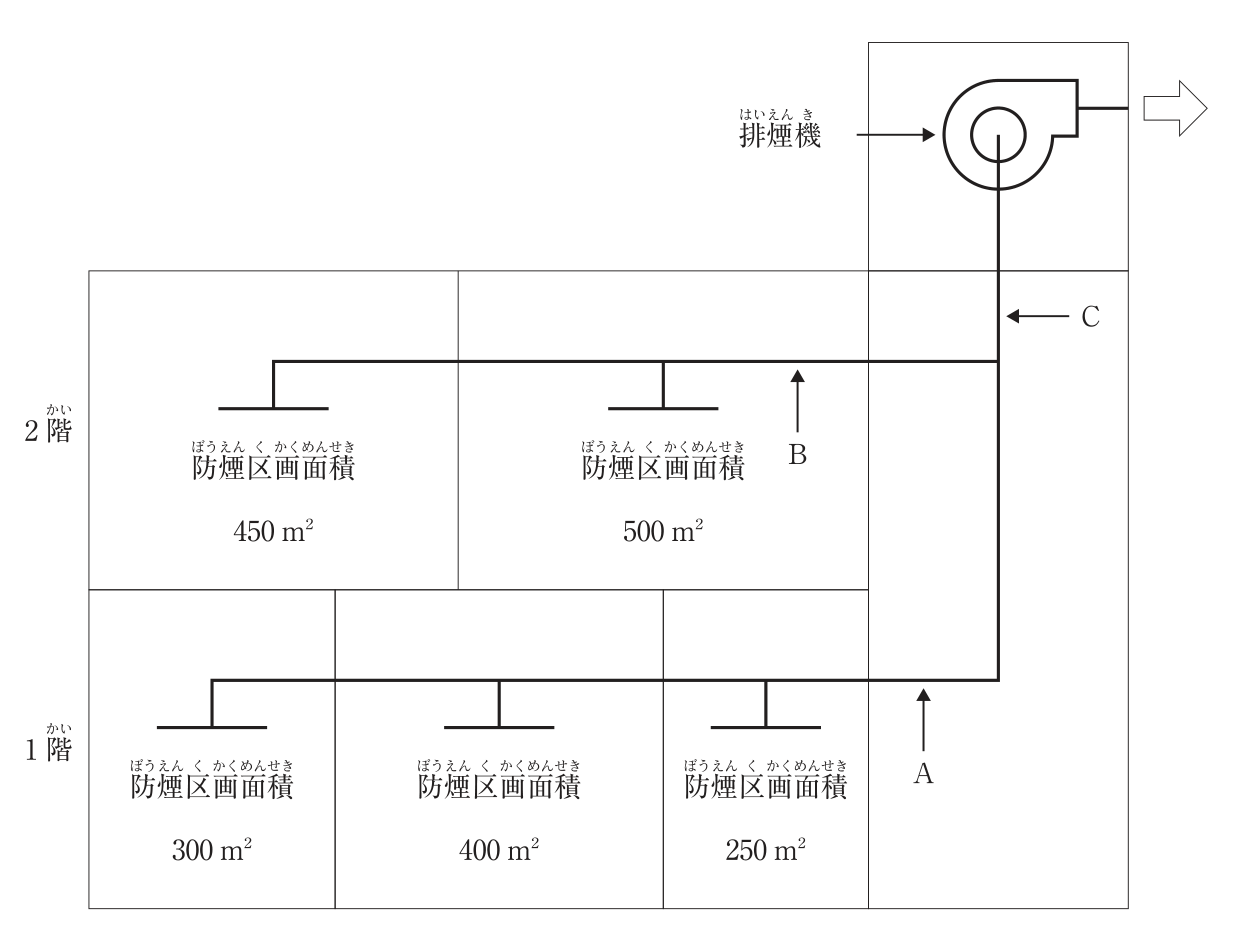

2. A部は1階の3区画を受け持ち、隣接する2区画の合計の最大は300 + 400 = 700m²なので700 × 60 = 42,000m³/hである。B部は2階の2区画を受け持ち450 + 500 = 950m²で950 × 60 = 57,000m³/h、C部は上下階の大きいほうで57,000m³/hとなる。
3. 排煙機は500 × 120 = 60,000m³/h（各部の最大値57,000m³/h以上）が必要であり、57,000m³/hとした(4)が適当でない。

選択肢ごとの解説

1. (1)適当。A部は隣接する300m²と400m²の区画の合計700 × 60 = 42,000m³/hである。
2. (2)適当。B部は隣接する450m²と500m²の区画の合計950 × 60 = 57,000m³/hである。
3. (3)適当。C部は上下階の同時開放がないので、1階42,000m³/hと2階57,000m³/hの大きいほうの57,000m³/hである。
4. (4)適当でない。排煙機は最大防煙区画500m² × 120 = 60,000m³/h以上が必要である。
