冷房時の湿り空気線図（定風量単一ダクト）

正解

正解：(4) 冷房吹出温度差は、混合空気状態点③とコイル出口空気状態点④の乾球温度差から求める。

解き方

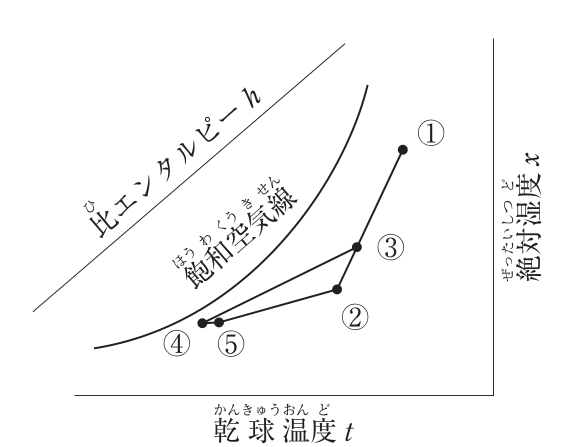

1. 図の①は外気、②は室内、③は混合空気、④はコイル出口空気、⑤は送風機による温度上昇後の吹出し空気の状態点である。
2. 冷房吹出温度差は、室内空気②と吹出し空気⑤の乾球温度差で求める。送風量はこの温度差から決める。
3. 混合空気③とコイル出口④の差から求めるとした(4)が適当でない。③と④の差はコイルでの温度降下である。

選択肢ごとの解説

1. (1)適当。④から⑤は送風機の発熱等による温度上昇で、⑤から②は室内の顕熱・潜熱を取り込んでSHFの状態線上を移動する。
2. (2)適当。混合点③は①と②を結ぶ線分を外気量と還気量の比で内分した点で、外気量/送風量 = ②③/①②となる。
3. (3)適当。コイル冷却負荷（③と④の比エンタルピー差）のうち、外気負荷は②と③の比エンタルピー差の部分、残りの②と④の差が室内負荷と再熱分である。
4. (4)適当でない。冷房吹出温度差は室内状態点②と吹出し状態点⑤の乾球温度差である。
