湿り空気線図によるコイル冷却負荷の計算

正解

正解：(2) 40kW

解き方

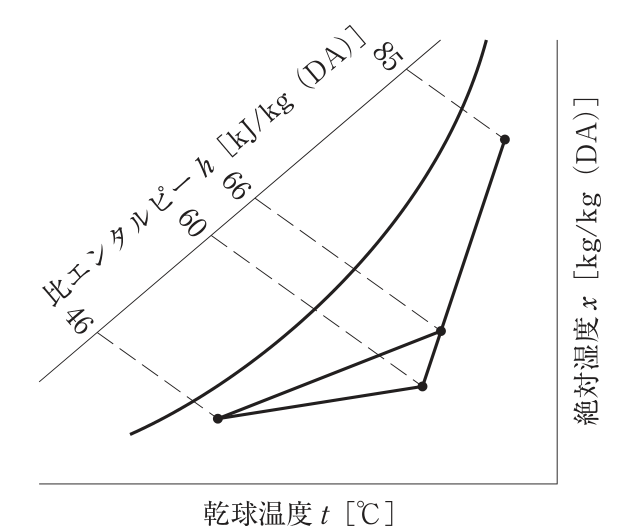

1. 図の状態点は、比エンタルピー85kJ/kg(DA)の外気と60kJ/kg(DA)の室内空気が混合して66kJ/kg(DA)の混合空気となり、コイルで46kJ/kg(DA)まで冷却減湿され、室内に吹き出される。
2. コイルの冷却負荷は、送風量の質量流量 × コイル前後の比エンタルピー差 で求める。質量流量は 6,000m³/h × 1.2kg/m³ ÷ 3,600s/h = 2kg/s である。
3. 冷却負荷 = 2 × (66 − 46) = 40kW となり、(2)が適当である。

選択肢ごとの解説

1. (1)適当でない。28kWは室内空気（60）と吹出し空気（46）の差14kJ/kg(DA)を用いた値で、室内の負荷に当たる。
2. (2)適当。2kg/s × (66 − 46)kJ/kg(DA) = 40kWである。
3. (3)適当でない。50kWは外気（85）と室内空気（60）の差25kJ/kg(DA)を用いた値で、コイル前後の差ではない。
4. (4)適当でない。78kWは外気の比エンタルピー85から46を引いた値を用いたもので、コイル入口は混合空気（66）である。
