単純梁の曲げモーメント図
これは2級土木施工管理技士 第一次検定 令和7年度 前期（2025年6月1日（日）実施） No.3の問題です。論点は「構造力学」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

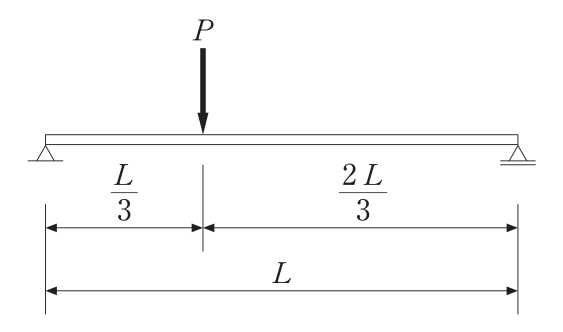

下図の単純梁に集中荷重Pが作用した場合の曲げモーメント図として，適当なものは次の図のうちどれか。
ただし，梁の自重は考慮しないものとする。
解答欄
正解
正解：(1) 両支点で0，荷重点で最大となる三角形の正（⊕）の曲げモーメント図
解き方
- 左支点 A から L/3 の位置に集中荷重 P が作用すると、反力は RA = P×(2L/3)/L = 2P/3、RB = P/3 となる。
- 曲げモーメントは両支点で 0、荷重点で最大 Mmax = RA×L/3 = 2PL/9 となり、各区間ではせん断力が一定のため直線的に変化する。
- 下向き荷重を受ける単純梁では全長にわたって正（下側引張）となるので、荷重点を頂点とする三角形の (1) が適当である。
選択肢ごとの解説

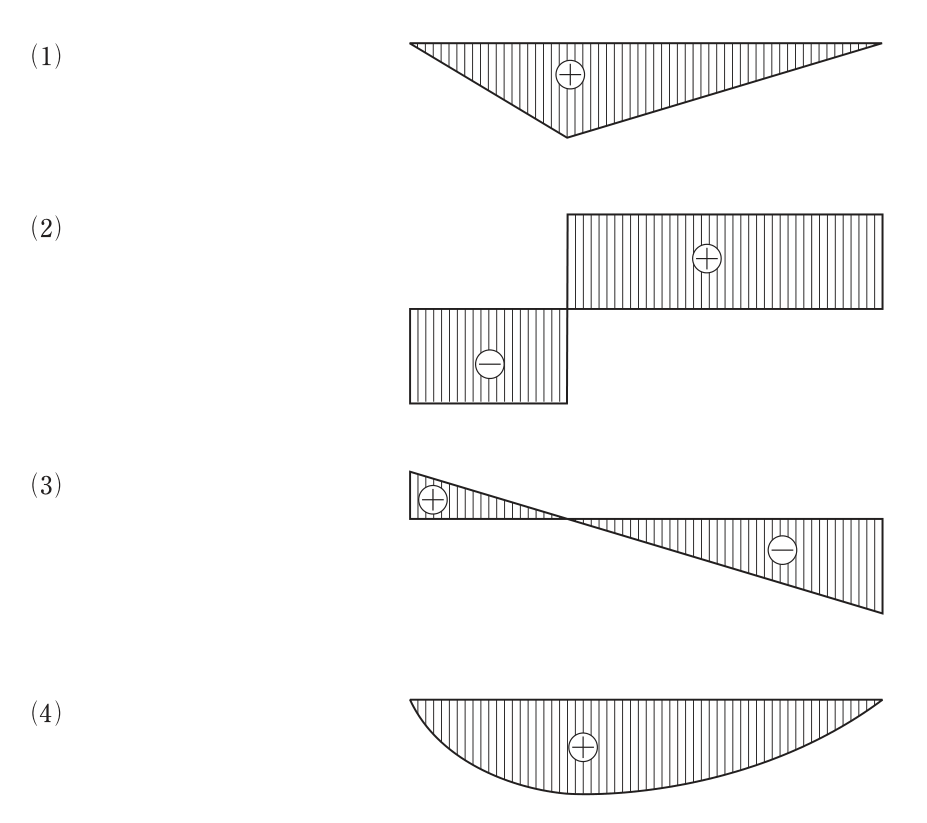

- (1)適当。両支点で 0、荷重点で最大 2PL/9 となる三角形分布で、全長で正となる。
- (2)適当でない。区間ごとに一定値となる階段状の図はせん断力図の形である。
- (3)適当でない。単純梁の曲げモーメントは両支点で 0 であり、符号も変わらない。
- (4)適当でない。放物線は等分布荷重の場合の形で、集中荷重では直線（三角形）になる。
引っかけ：集中荷重なら三角形（直線）、等分布荷重なら放物線となる。階段状の図はせん断力図であり、曲げモーメント図と混同しやすい。
