シーソーの釣合い（力のモーメント）
これは2級土木施工管理技士 第一次検定 令和8年度 後期（2026年10月25日（日）実施） No.4の問題です。論点は「構造力学」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

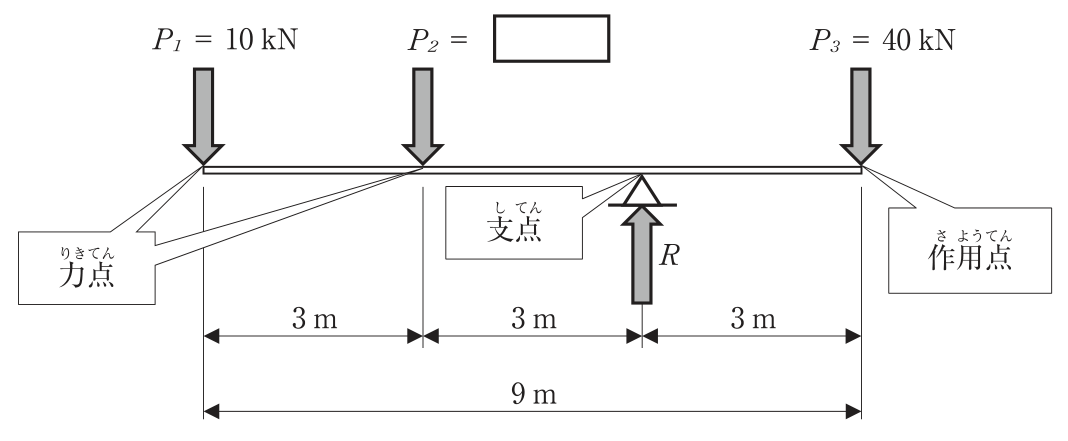

下図においてシーソーが釣り合うとき，力点の荷重P2として，正しいものはどれか。
解答欄
正解
正解：(2) P2 = 20kN
解き方
- 支点まわりのモーメントのつり合いを考える。支点から各荷重までの距離は、P1が6m、P2が3m（いずれも左側）、P3が3m（右側）である。
- 左回りのモーメントP1×6 + P2×3と、右回りのモーメントP3×3が等しいとき釣り合う。10×6 + P2×3 = 40×3より、60 + 3P2 = 120、P2 = 20kNとなる。
- よって (2) が正しい。
選択肢ごとの解説
- (1)誤り。P2 = 15kNでは左回り60 + 45 = 105kN・m、右回り120kN・mとなり釣り合わない。
- (2)正しい。10×6 + 20×3 = 120kN・m = 40×3で釣り合う。
- (3)誤り。P2 = 25kNでは左回りが135kN・mとなり、右回り120kN・mより大きい。
- (4)誤り。P2 = 30kNでは左回りが150kN・mとなり釣り合わない。
引っかけ：モーメントの腕の長さは支点からの距離で測る。P1の腕は3mではなく6m（3m＋3m）である。全長9mを使う必要はない。
