シーソーのつり合い（作用点の荷重）
これは2級土木施工管理技士 第一次検定 令和8年度 前期（2026年6月7日（日）実施） No.4の問題です。論点は「構造力学」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

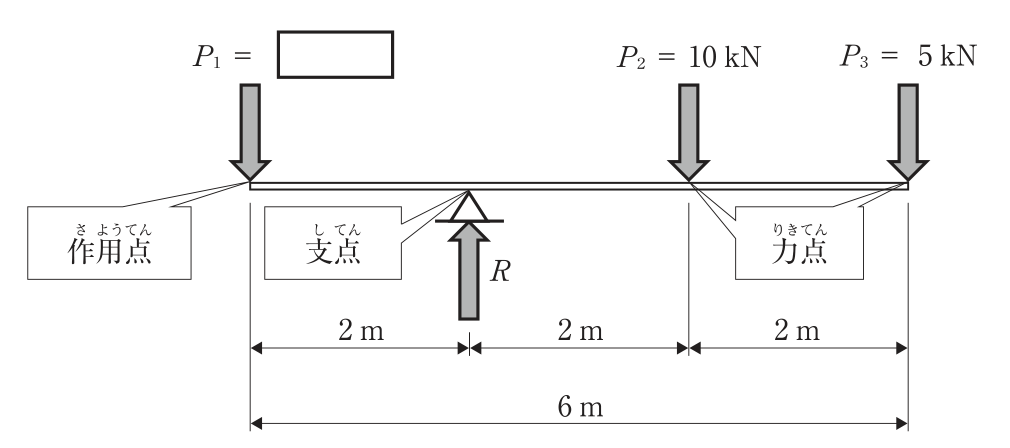

下図においてシーソーが釣り合うとき，作用点の荷重P1として，正しいものはどれか。
解答欄
正解
正解：(2) P1 = 20kN
解き方
- シーソーが釣り合うとき、支点まわりの力のモーメントの和は0となる。
- 支点の左側の P1 × 2m と、右側の P2 × 2m + P3 × 4m = 10×2 + 5×4 = 40 kN·m が等しい。
- P1 × 2 = 40 より P1 = 20 kN であり、(2) が正しい。なお鉛直方向のつり合いから R = 20 + 10 + 5 = 35 kN である。
選択肢ごとの解説
- (1)誤り。15×2 = 30 kN·m で、右側の 40 kN·m と釣り合わない。
- (2)正しい。P1×2 = 10×2 + 5×4 = 40 より P1 = 20 kN となる。
- (3)誤り。25×2 = 50 kN·m で、右側の 40 kN·m より大きい。
- (4)誤り。30×2 = 60 kN·m で、右側の 40 kN·m より大きい。
引っかけ：P3 の腕の長さは支点から 4m（2m＋2m）であり、2m や 6m と取り違えないこと。15kN は P2 と P3 を単純に足しただけの値である。
