単純梁の曲げモーメントの求め方
これは2級土木施工管理技士 第一次検定 令和6年度 前期（2024年6月2日（日）実施） No.3の問題です。論点は「構造力学」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

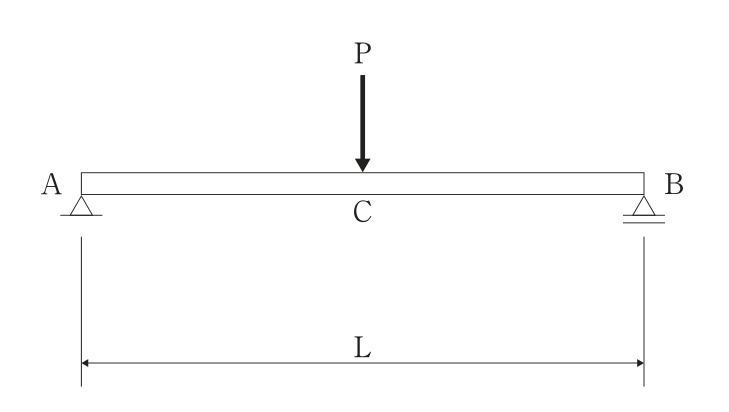

下図の単純梁に集中荷重Pが作用した時に生じる曲げモーメントを求める場合，次の記述のうち，適当でないものはどれか。
ただし，梁の自重は考慮しないものとする。
解答欄
正解
正解：(4) この梁の曲げモーメント図は支点ABを底辺とした上側の長方形で表す。
解き方
- 単純梁の反力は力の釣合い条件（ΣV = 0，ΣM = 0）から求め，支点Aから点Cまでをa，点Cから支点Bまでをbとすると RA = P・b / L，RB = P・a / L となる。
- 最大曲げモーメントは荷重点Cに生じ，Mmax = RA・a = RB・b = P・a・b / L である。
- 曲げモーメントは両支点で0，点Cで最大となり直線的に変化するので，曲げモーメント図は点Cを頂点とする三角形になる。長方形ではない。
選択肢ごとの解説
- (1)適当。支点まわりのΣM = 0 から一方の反力を求めるのが一般的な手順である。
- (2)適当。RA = P・b/L，RB = P・a/L のように支間長と距離の比で求める。
- (3)適当。Mmax = RA・a（= RB・b）のように反力と点Cまでの距離で求める。
- (4)適当でない。集中荷重による曲げモーメント図は点Cを頂点とする三角形である。
引っかけ：集中荷重は三角形，等分布荷重は放物線と覚える。長方形（一定値）になるのは梁の両端に偶力モーメントが作用する区間などに限られる。
