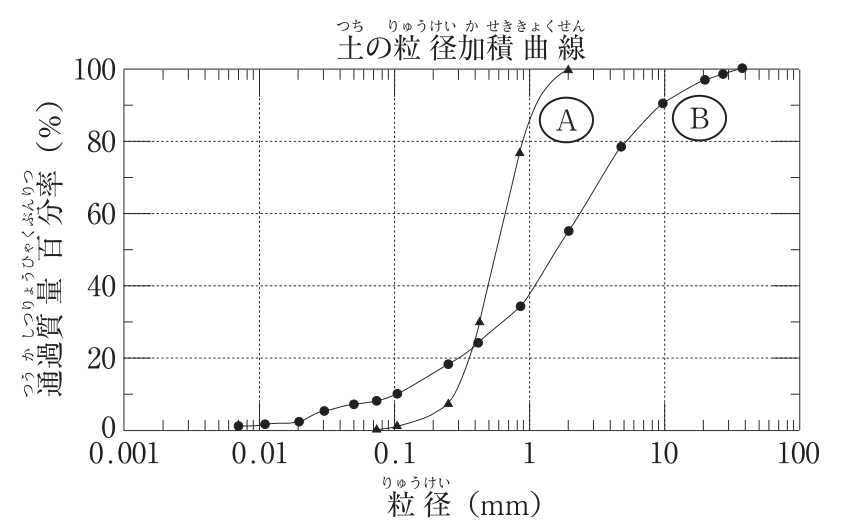

土の粒径加積曲線の読み取り

正解

正解：(1) (イ) 多い ― (ロ) 多い

解き方

1. 地盤材料の工学的分類方法（JGS 0051）では，シルトは粒径0.005〜0.075mm，砂は0.075〜2mm，礫は2〜75mmである。
2. 曲線Ⓐは粒径0.075mmで通過質量百分率が0%，2mmで100%なので，シルトも礫もほとんど含まない砂である。
3. 曲線Ⓑは0.075mmで約8%，0.005mm付近で約1%なのでシルトを約7%含み，2mmで約55%なので礫を約45%含む。よってⒷはⒶに比べてシルトも礫も多く，(1)が適当である。

選択肢ごとの解説

1. (1)適当。Ⓑはシルトを約7%，礫を約45%含み，どちらもほぼ0%のⒶより多い。
2. (2)適当でない。Ⓑは2mm通過率が約55%で礫を約45%含むので，礫は多い。
3. (3)適当でない。Ⓑは0.075mm通過率が約8%でシルトを含むので，シルトは多い。
4. (4)適当でない。シルト・礫ともにⒷのほうが多い。
