ネットワーク式工程表の読み方
これは2級土木施工管理技士 第一次検定 令和5年度 後期（2023年10月22日（日）実施） No.57の問題です。論点は「工程管理」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

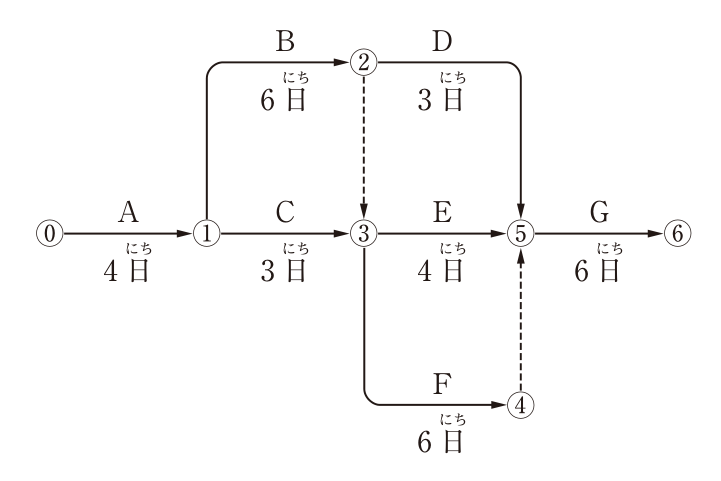

下図のネットワーク式工程表について記載している下記の文章中の［ ］の(イ)〜(ニ)に当てはまる語句の組合せとして，正しいものは次のうちどれか。
ただし，図中のイベント間のA〜Gは作業内容，数字は作業日数を表す。
［ (イ) ］及び［ (ロ) ］は，クリティカルパス上の作業である。
作業Dが［ (ハ) ］遅延しても，全体の工期に影響はない。
この工程全体の工期は，［ (ニ) ］である。
解答欄
正解
正解：(1) (イ) 作業B ― (ロ) 作業F ― (ハ) 3日 ― (ニ) 22日間
解き方
- 各イベントの最早開始時刻は，⓪0日，①4日，②4＋6＝10日，③max(4＋3，10＋0)＝10日，④10＋6＝16日，⑤max(10＋3，10＋4，16＋0)＝16日，⑥16＋6＝22日となる。
- クリティカルパスはA→B→（ダミー）→F→（ダミー）→Gで，工期は22日間である。
- 作業Dは②の10日に始まり⑤の16日までに終わればよいので，余裕は16−10−3＝3日である。よって(1)が正しい。
選択肢ごとの解説
- (1)正しい。B・Fがクリティカルパス上にあり，Dの余裕は3日，工期は22日間である。
- (2)誤り。C・Eはクリティカルパス上になく，Dの余裕は3日，工期は22日間である。
- (3)誤り。C・Eはクリティカルパス上になく，工期は20日間ではなく22日間である。
- (4)誤り。Dの余裕は4日ではなく3日である。
引っかけ：ダミー②→③を見落とすと，③の時刻をCの経路（7日）で計算して工期を20日と誤る。
