ネットワーク式工程表
これは2級土木施工管理技士 第一次検定 令和5年度 前期（2023年6月4日（日）実施） No.57の問題です。論点は「工程管理」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

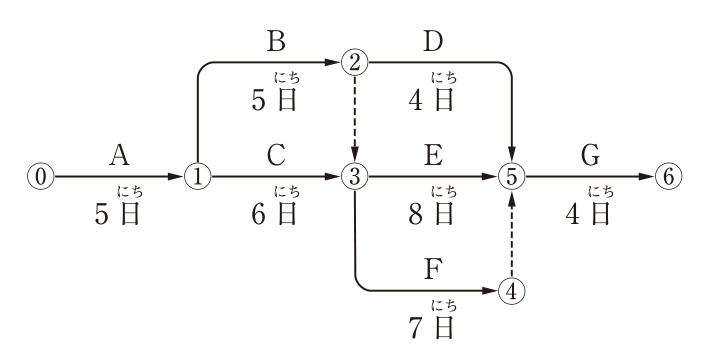

下図のネットワーク式工程表について記載している下記の文章中の［ ］の(イ)〜(ニ)に当てはまる語句の組合せとして，正しいものは次のうちどれか。
ただし，図中のイベント間のA〜Gは作業内容，数字は作業日数を表す。
［ (イ) ］及び［ (ロ) ］は，クリティカルパス上の作業である。
作業Fが［ (ハ) ］遅延しても，全体の工期に影響はない。
この工程全体の工期は，［ (ニ) ］である。
解答欄
正解
正解：(2) (イ) 作業C ― (ロ) 作業E ― (ハ) 1日 ― (ニ) 23日間
解き方
- 各イベントの最早開始時刻は、①5日、②5＋5＝10日、③は max(5＋6, 10＋0)＝11日、④11＋7＝18日、⑤は max(10＋4, 11＋8, 18＋0)＝19日、⑥19＋4＝23日である。
- 最長経路 A→C→E→G（5＋6＋8＋4＝23日）がクリティカルパスで、工期は23日間である。
- 作業Fの経路（③→④→⑤）は7日で、並行する作業Eの8日より1日短いので、Fの余裕は 19−18＝1日であり、(2) が正しい。
選択肢ごとの解説
- (1)誤り。作業Dはクリティカルパス上になく、5日の余裕がある。
- (2)正しい。C・Eがクリティカルパス上にあり、Fの余裕は1日、工期は23日間である。
- (3)誤り。作業Bはクリティカルパス上になく、Fの余裕は1日、工期は23日間である。
- (4)誤り。B・Dはクリティカルパス上になく、Fの余裕は1日、工期は23日間である。
引っかけ：ダミー②→③があるので、作業Bの後にも作業E・Fが続く。ダミーの日数は0として最早開始時刻の大きい方をとる。
