工程管理に用いる工程表
これは2級土木施工管理技士 第一次検定 令和5年度 前期（2023年6月4日（日）実施） No.56の問題です。論点は「工程管理」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。
工程管理に用いられる工程表に関する下記の①〜④の4つの記述のうち，適当なもののみを全てあげている組合せは次のうちどれか。
① 曲線式工程表には，バーチャート，グラフ式工程表，出来高累計曲線とがある。

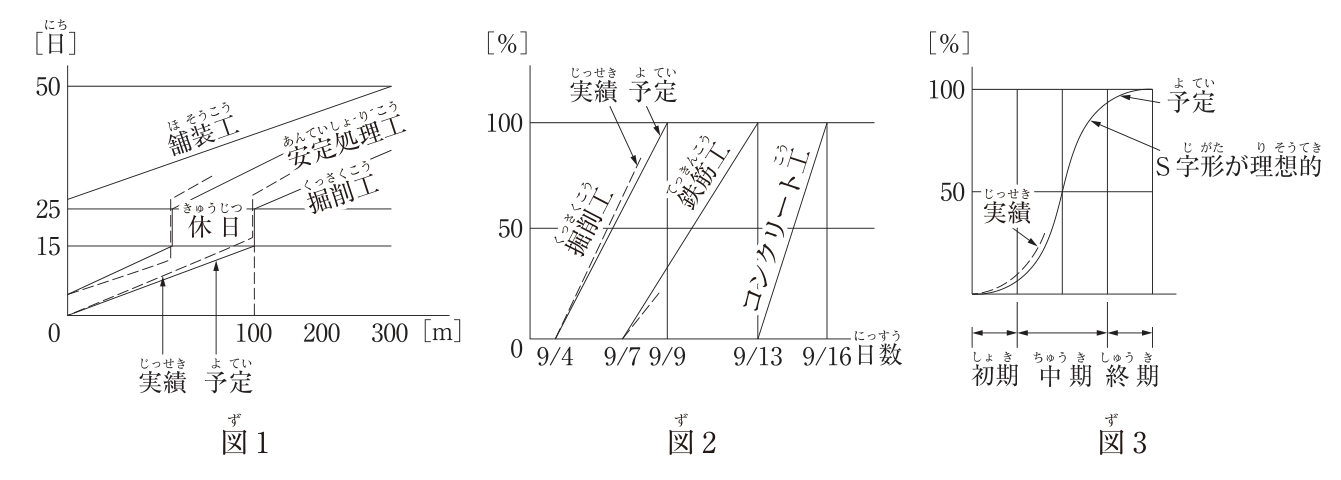

② バーチャートは，図1のように縦軸に日数をとり，横軸にその工事に必要な距離を棒線で表す。
③ グラフ式工程表は，図2のように出来高又は工事作業量比率を縦軸にとり，日数を横軸にとって工種ごとの工程を斜線で表す。
④ 出来高累計曲線は，図3のように縦軸に出来高比率をとり横軸に工期をとって，工事全体の出来高比率の累計を曲線で表す。
解答欄
正解
正解：(3) ③④
解き方
- 曲線式工程表にはグラフ式工程表と出来高累計曲線があり、バーチャートは横線式工程表に分類されるので①は適当でない。
- 図1は縦軸に日数、横軸に距離をとって作業の進行を斜線で表す斜線式（座標式）工程表であり、バーチャートは縦軸に工種、横軸に日数をとって棒線で表すので②は適当でない。
- ③のグラフ式工程表（図2）と④の出来高累計曲線（図3）の説明は適当であり、③④の (3) が正解である。
選択肢ごとの解説
- (1)適当でない。①②はいずれも適当でない。
- (2)適当でない。②は適当でない。
- (3)適当。③④のみが適当である。
- (4)適当でない。①は適当でない。
引っかけ：図1は延長の長い道路・トンネル工事に用いる斜線式工程表である。バーチャートは工種ごとの横棒で、日数は横軸にとる。
