ネットワーク式工程表
これは2級土木施工管理技士 第一次検定 令和4年度 前期（2022年6月5日（日）実施） No.57の問題です。論点は「工程管理」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

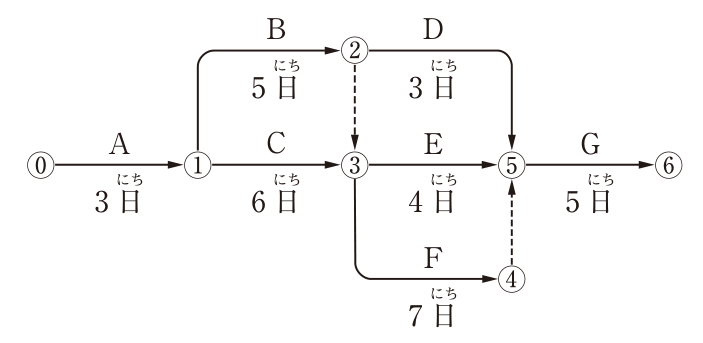

下図のネットワーク式工程表について記載している下記の文章中の［ ］の(イ)〜(ニ)に当てはまる語句の組合せとして，適当なものは次のうちどれか。
ただし，図中のイベント間のA〜Gは作業内容，数字は作業日数を表す。
［ (イ) ］及び［ (ロ) ］は，クリティカルパス上の作業である。
作業Dが［ (ハ) ］遅延しても，全体の工期に影響はない。
この工程全体の工期は，［ (ニ) ］である。
解答欄
正解
正解：(1) (イ) 作業C ― (ロ) 作業F ― (ハ) 5日 ― (ニ) 21日間
解き方
- 各結合点の最早開始時刻は、⓪0日、①3日、②3+5=8日、③max(3+6, 8+0)=9日、④9+7=16日、⑤max(8+3, 9+4, 16+0)=16日、⑥16+5=21日である。
- クリティカルパスはA→C→F→（ダミー）→Gで、工期は3+6+7+5=21日となる。
- 作業Dは8日目に始めて⑤の最遅結合点時刻16日までに終わればよいので、余裕は16−(8+3)=5日である。したがって(1)が適当である。
選択肢ごとの解説
- (1)適当。C・Fがクリティカルパス上にあり、Dの余裕は5日、工期は21日である。
- (2)適当でない。B・Dはクリティカルパス上になく、工期は16日ではなく21日である。
- (3)適当でない。B・Dはクリティカルパス上になく、Dの余裕は5日、工期は21日である。
- (4)適当でない。C・Fと工期21日は正しいが、Dの余裕は6日ではなく5日である。
引っかけ：点線のダミーも経路として扱い、④→⑤のダミーを通る作業Fの経路を見落とさないこと。
