トラバース測量の方位角
これは2級土木施工管理技士 第一次検定 令和4年度 前期（2022年6月5日（日）実施） No.43の問題です。論点は「測量」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

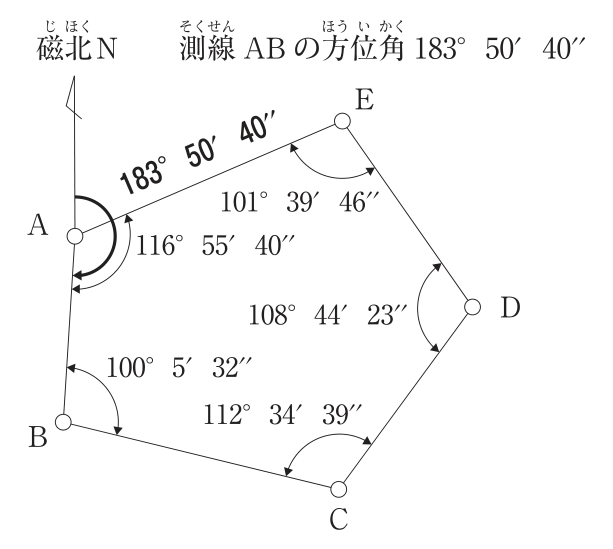

トラバース測量を行い下表の観測結果を得た。測線ABの方位角は183°50′40″である。測線BCの方位角は次のうちどれか。
| 測点 | 観測角 |
|---|---|
| A | 116°55′40″ |
| B | 100°5′32″ |
| C | 112°34′39″ |
| D | 108°44′23″ |
| E | 101°39′46″ |
解答欄
正解
正解：(3) 103°56′12″
解き方
- 観測角の合計は116°55′40″+100°05′32″+112°34′39″+108°44′23″+101°39′46″=540°00′00″で、五角形の内角の和(5−2)×180°=540°と一致し、閉合差は無い。
- 測線BAの方位角（逆方位角）は183°50′40″−180°=3°50′40″である。
- A→B→C…と反時計回りに内角を観測しているので、測線BCの方位角＝測線BAの方位角＋B点の観測角＝3°50′40″+100°05′32″=103°56′12″となり、(3)である。
選択肢ごとの解説
- (1)誤り。計算値の103°56′12″と一致しない。
- (2)誤り。計算値の103°56′12″と一致しない。
- (3)正しい。3°50′40″＋100°05′32″＝103°56′12″である。
- (4)誤り。計算値の103°56′12″と一致しない。
引っかけ：方位角ABから180°を引いて逆方位角BAを求め、それにB点の内角を加える。内角を引いたり、180°の加減を忘れたりしやすい。
