ブロック積擁壁の各部の名称と寸法記号
これは2級土木施工管理技士 第一次検定 令和4年度 前期（2022年6月5日（日）実施） No.45の問題です。論点は「契約・設計図書」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

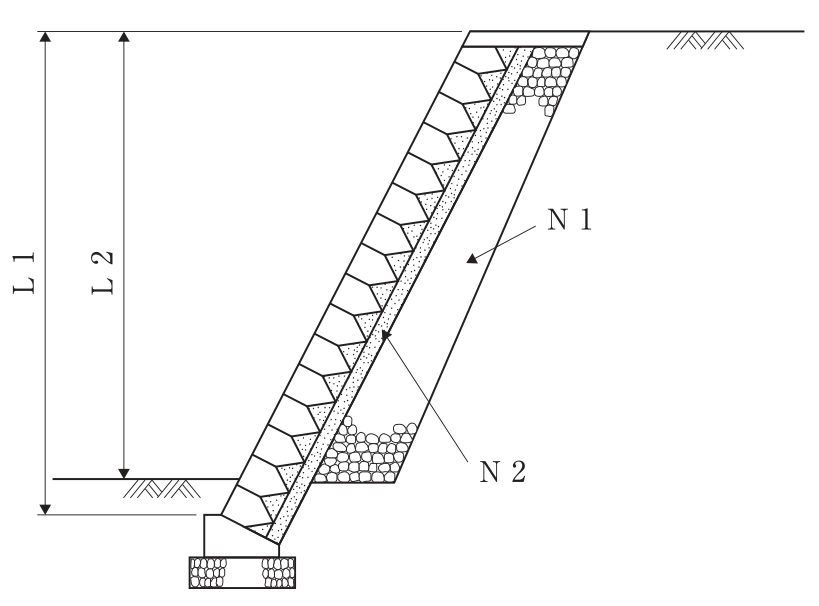

下図は標準的なブロック積擁壁の断面図であるが，ブロック積擁壁各部の名称と寸法記号の表記として2つとも適当なものは，次のうちどれか。
解答欄
正解
正解：(3) 擁壁の直高L1，裏込めコンクリートN2
解き方
- ブロック積擁壁の直高は、擁壁の天端から基礎の上面（ブロック積みの下端）までの鉛直高さで、根入れ部分を含む。図ではL1が直高であり、L2は前面の地表面から上の高さである。
- ブロックのすぐ背面に一定の厚さで打つ層(N2)が裏込めコンクリート、その背面の栗石・砕石による層(N1)が裏込め材である。したがって「直高L1、裏込めコンクリートN2」の(3)が2つとも適当である。
選択肢ごとの解説
- (1)適当でない。直高L1は正しいが、N2は裏込め材ではなく裏込めコンクリートである。
- (2)適当でない。直高はL1であり、N1は裏込めコンクリートではなく裏込め材である。
- (3)適当。直高はL1、ブロック背面の層N2は裏込めコンクリートである。
- (4)適当でない。N1は裏込め材で正しいが、直高はL2ではなくL1である。
引っかけ：直高は前面の地表面からではなく、根入れを含めて基礎上面から測る。ブロック直後の層がコンクリート、その外側が栗石・砕石の裏込め材である。
