トータルステーションによる標高の計算
これは2級土木施工管理技士 第一次検定 令和7年度 前期（2025年6月1日（日）実施） No.48の問題です。論点は「測量」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

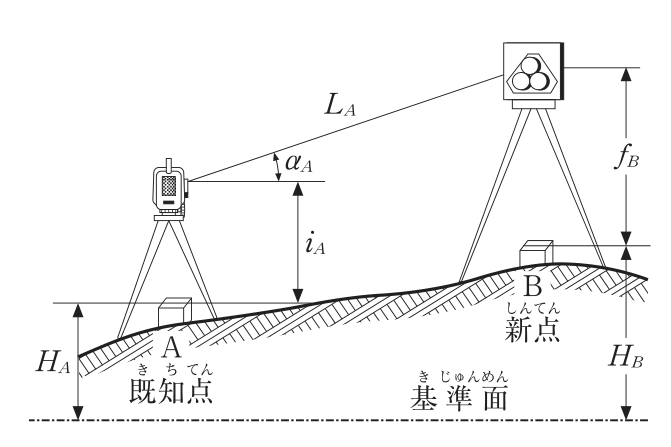

新点Bの標高を求めるため，既知点Aからトータルステーションで新点Bに設置した反射鏡中心の鉛直角観測と距離測定を行って，下表の観測結果を得た。新点Bの標高として，適当なものは次のうちどれか。
ただし，既知点Aの標高は30.00mとし，AB両点共に偏心はなく，球差と気差を合わせた両差は考慮しないものとする。なお，sin 30° = 0.5。
| 既知点Aにおける観測結果 | 記号 | 値 |
|---|---|---|
| 高低角 | αA | +30°00′00″ |
| 斜距離 | LA | 200.00m |
| 既知点Aの器械高 | iA | 1.20m |
| 新点Bの測標高 | fB | 1.50m |
解答欄
正解
正解：(3) 129.70m
解き方
- トータルステーションによる間接水準測量では、新点Bの標高はHB＝HA＋iA＋LA・sinαA－fBで求める。
- 高低差の鉛直成分はLA・sinαA＝200.00×0.5＝100.00mである。
- HB＝30.00＋1.20＋100.00－1.50＝129.70mとなるので、(3)が適当である。
選択肢ごとの解説
- (1)適当でない。HB＝30.00＋1.20＋100.00－1.50＝129.70mであり、119.70mではない。
- (2)適当でない。計算値は129.70mであり、124.70mではない。
- (3)適当。HB＝HA＋iA＋LA・sinαA－fB＝129.70mである。
- (4)適当でない。計算値は129.70mであり、134.70mではない。
引っかけ：器械高iAは加え、測標高fBは差し引く。符号を逆にすると129.70mから0.6mずれる。斜距離に掛けるのはsinで、cosではない。
