ネットワーク式工程表
これは2級土木施工管理技士 第一次検定 令和3年度 前期（2021年6月6日（日）実施） No.57の問題です。論点は「工程管理」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

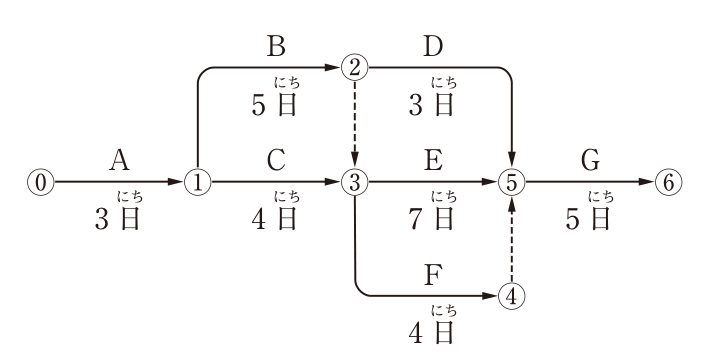

下図のネットワーク式工程表について記載している下記の文章中の［ ］の(イ)〜(ニ)に当てはまる語句の組合せとして，正しいものは次のうちどれか。
ただし，図中のイベント間のA〜Gは作業内容，数字は作業日数を表す。
［ (イ) ］及び［ (ロ) ］は，クリティカルパス上の作業である。
作業Fが［ (ハ) ］遅延しても，全体の工期に影響はない。
この工程全体の工期は，［ (ニ) ］である。
解答欄
正解
正解：(2) (イ) 作業B ― (ロ) 作業E ― (ハ) 3日 ― (ニ) 20日間
解き方
- 各イベントの最早開始時刻は、①＝3、②＝3＋5＝8、③＝max(3＋4、8（②からのダミー））＝8、④＝8＋4＝12、⑤＝max(8＋3、8＋7、12（④からのダミー））＝15、⑥＝15＋5＝20 日である。
- 工期は20日間で、クリティカルパスは A→B→（ダミー）→E→G（3＋5＋7＋5＝20日）となり、作業B と作業E がクリティカルパス上にある。
- 作業F は8日目に始まり12日目に終わるが、⑤の最遅時刻は15日なので、15−12＝3日遅れても工期に影響しない。したがって (2) である。
選択肢ごとの解説
- (1)誤り。作業C・D はクリティカルパス上になく、工期は20日間である。
- (2)正しい。B・E がクリティカルパス上で、F の余裕は3日、工期は20日間である。
- (3)誤り。作業D はクリティカルパス上になく、F の余裕は3日、工期は20日間である。
- (4)誤り。作業C はクリティカルパス上になく、F の余裕は3日である。
引っかけ：②→③のダミーを見落とすと、A→C→E→G の19日を工期と誤る。ダミーは日数0の作業として先行関係を必ず反映させる。
