鋼材の応力度とひずみの関係
これは2級土木施工管理技士 第一次検定 令和2年度（2020年10月25日（日）実施） No.12の問題です。論点は「鋼構造物」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

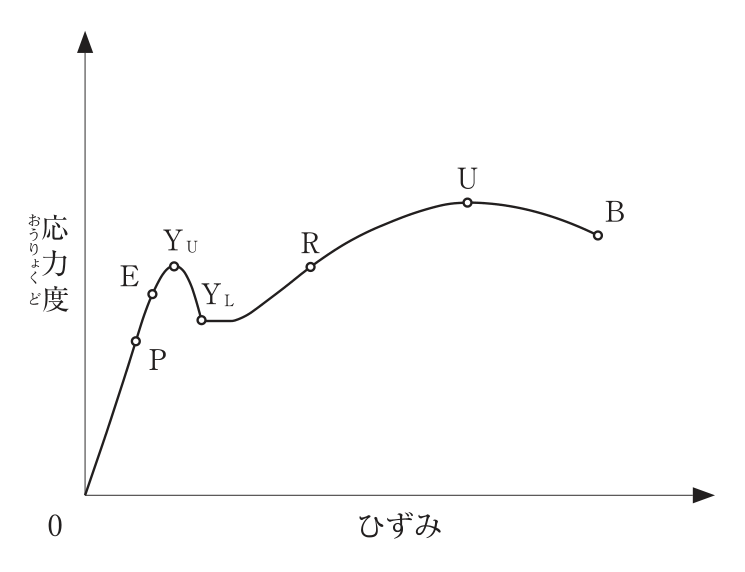

下図は，鋼材の引張試験における応力度とひずみの関係を示したものであるが，点Eを表している用語として，適当なものは次のうちどれか。
解答欄
正解
正解：(2) 弾性限度
解き方
- 鋼材の応力度−ひずみ曲線では、原点から応力度とひずみが比例する限界が比例限度（P）、荷重を除けばひずみが元に戻る限界が弾性限度（E）である。
- その後、上降伏点（YU）・下降伏点（YL）を経てひずみ硬化し、最大応力度が引張強さ（U）、Bが破断点である。よって点Eは (2) 弾性限度である。
選択肢ごとの解説
- (1)適当でない。比例限度は点Pである。
- (2)適当。点Eは、除荷するとひずみが元に戻る限界の弾性限度である。
- (3)適当でない。上降伏点は点YUである。
- (4)適当でない。引張強さは曲線の最大応力度である点Uである。
引っかけ：P（比例限度）とE（弾性限度）は近い位置にあり、順序（P→E→YU→YL→U→B）で覚える。
