鋼材の応力度とひずみの関係

正解

正解：(3) 点YUは，応力度は増えないがひずみは急激に増加し始める点であり，上降伏点と呼ぶ。

解き方

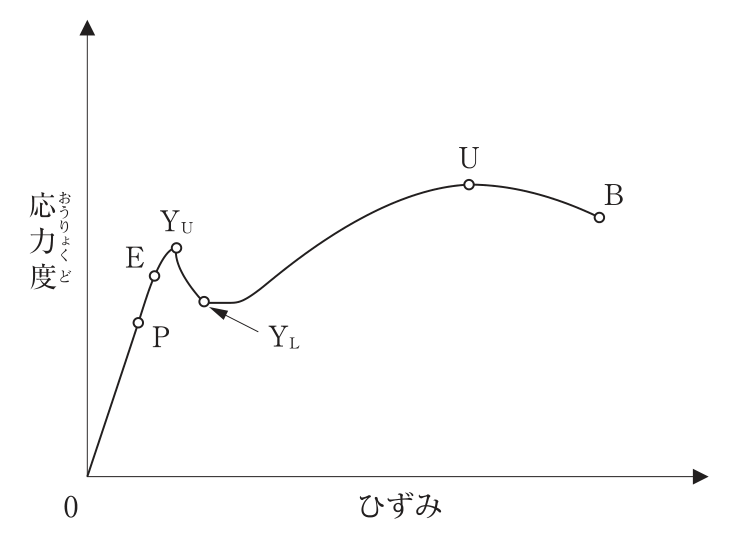

1. 一般的な鋼材の応力度―ひずみ曲線では、点Pが比例限度（応力度とひずみが比例する限界）、点Eが弾性限度（荷重を除くとひずみが0に戻る限界）、点YUが上降伏点、点YLが下降伏点、点Uが最大応力度の点（引張強さ）、点Bが破断点である。
2. 上降伏点YUを過ぎると、応力度は増えない（いったん下がりほぼ一定となる）のにひずみが急激に増加する。よって (3) が適当である。

選択肢ごとの解説

1. (1)適当でない。応力度とひずみが比例する最大限度の点Pは比例限度と呼ぶ。
2. (2)適当でない。弾性変形をする最大限度の点Eは弾性限度と呼ぶ。
3. (3)適当。点YUは上降伏点で、ここから応力度は増えないがひずみが急激に増加し始める。
4. (4)適当でない。点Bは破断点で、最大応力度の点（引張強さ）は点Uである。
