土留め工法の部材名称

正解

正解：(1) (イ) 腹起し ― (ロ) 中間杭

解き方

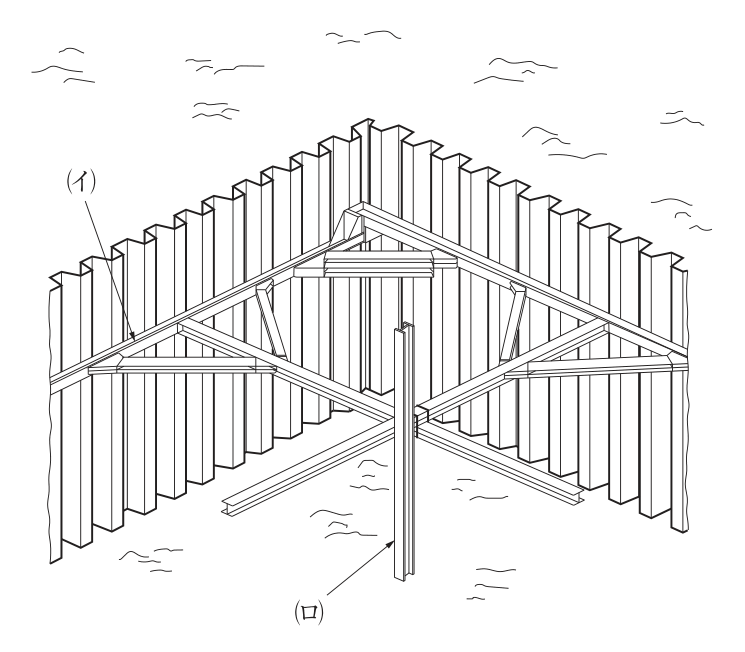

1. 図の(イ)は、鋼矢板の壁面に沿って水平に取り付け、矢板からの土圧を受けて切ばりに伝える部材であり、腹起しである。
2. (ロ)は、切ばりが交差する位置に鉛直に立て、切ばりの座屈防止と自重の支持をする部材であり、中間杭である。よって (1) が適当である。

選択肢ごとの解説

1. (1)適当。(イ)は壁面に沿う腹起し、(ロ)は鉛直に立てた中間杭である。
2. (2)適当でない。(ロ)は鉛直材の中間杭で、火打ちばりは隅角部などに斜めに入れる部材である。
3. (3)適当でない。(イ)は壁面に沿う腹起しで、切ばりは向かい合う壁の間に架け渡す部材である。
4. (4)適当でない。(イ)は腹起し、(ロ)は中間杭である。
