水準測量による地盤高の計算
これは2級土木施工管理技士 第一次検定 令和元年度 前期（2019年6月2日（日）実施） No.43の問題です。論点は「測量」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

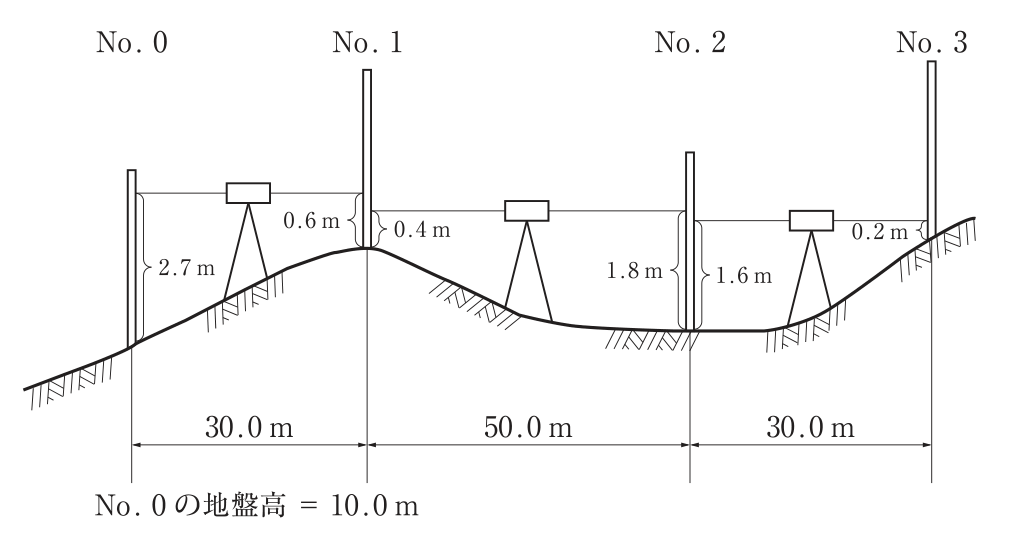

下図のようにNo.0からNo.3までの水準測量を行い，図中の結果を得た。No.3の地盤高は次のうちどれか。なお，No.0の地盤高は10.0mとする。
解答欄
正解
正解：(4) 12.1m
解き方
- 各区間で、既知点の地盤高に後視（BS）を加え前視（FS）を引いて次の点の地盤高を求める。No.1＝10.0＋2.7−0.6＝12.1m。
- No.2＝12.1＋0.4−1.8＝10.7m、No.3＝10.7＋1.6−0.2＝12.1mとなる。
- 検算：ΣBS−ΣFS＝(2.7＋0.4＋1.6)−(0.6＋1.8＋0.2)＝4.7−2.6＝2.1mで、No.3＝10.0＋2.1＝12.1mとなり、(4)である。
選択肢ごとの解説
- (1)誤り。ΣBS−ΣFS＝2.1mより、No.3の地盤高は12.1mである。
- (2)誤り。ΣBS−ΣFS＝2.1mより、No.3の地盤高は12.1mである。
- (3)誤り。ΣBS−ΣFS＝2.1mより、No.3の地盤高は12.1mである。
- (4)正しい。10.0＋(4.7−2.6)＝12.1mである。
引っかけ：各レベルから見て出発点側の読みが後視、進む先の読みが前視である。標尺の読みが小さい点ほど地盤が高い。
