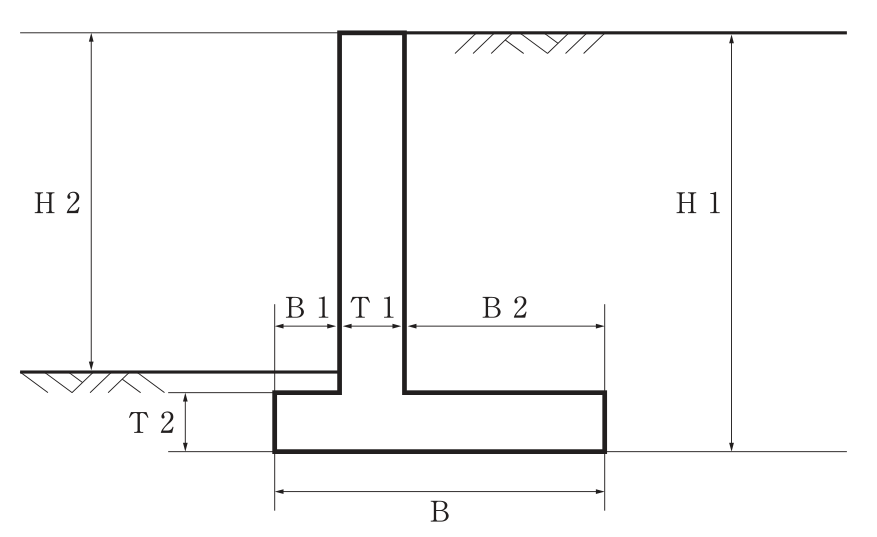

逆T型擁壁の各部の名称と寸法記号
これは2級土木施工管理技士 第一次検定 令和元年度 前期（2019年6月2日（日）実施） No.45の問題です。論点は「契約・設計図書」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。
下図は逆T型擁壁の断面図であるが，逆T型擁壁各部の名称と寸法記号の表記として2つとも適当なものは，次のうちどれか。
解答欄
正解
正解：(1) 擁壁の高さH1，つま先版幅B1
解き方
- 逆T型擁壁の高さは、底版下面からたて壁天端までの高さであり、図のH1である。H2は前面の地盤面から天端までの高さ（地上に現れている部分）である。
- 底版のうち、たて壁より前面側の張出しがつま先版（B1）、背面の盛土側の張出しがかかと版（B2）であり、T1はたて壁厚、T2は底版厚、Bは底版幅である。よって(1)が適当である。
選択肢ごとの解説
- (1)適当。擁壁の高さはH1、つま先版幅はB1である。
- (2)適当でない。擁壁の高さはH1だが、B2はかかと版幅で、底版幅はBである。
- (3)適当でない。擁壁の高さはH1、たて壁厚はT1で、B1はつま先版幅である。
- (4)適当でない。B2はかかと版幅だが、擁壁の高さはH2ではなくH1である。
引っかけ：擁壁の高さは底版の下面から測る。前面側の張出しがつま先版、背面の土を載せる側がかかと版である。
