鋼材の応力度とひずみの関係

正解

正解：(4) 点Uは，応力度が最大となる破壊点である。

解き方

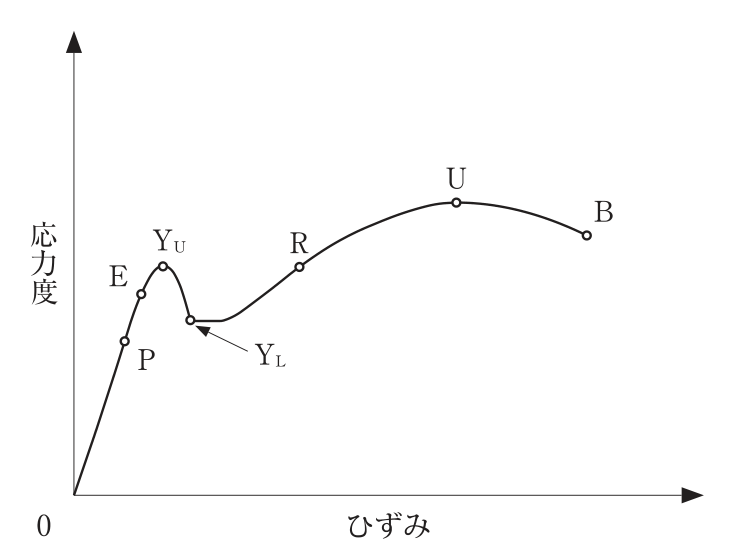

1. 図の点 U は応力度が最大となる点で、このときの応力度を引張強さという。点 U を過ぎると断面がくびれて応力度が下がり、点 B で破断する。
2. 点 P は比例限度、点 E は弾性限度、点 YU は上降伏点、点 YL は下降伏点である。
3. よって (4) が適当でない。破壊点は点 B である。

選択肢ごとの解説

1. (1)適当。点 P は応力度とひずみが比例する最大限度（比例限度）である。
2. (2)適当。点 E は荷重を除くとひずみが元に戻る最大限度（弾性限度）である。
3. (3)適当。点 YU は上降伏点で、応力度が増えないのにひずみが急に増えはじめる。
4. (4)適当でない。点 U は応力度が最大となる点（引張強さ）で、破壊点は点 B である。
