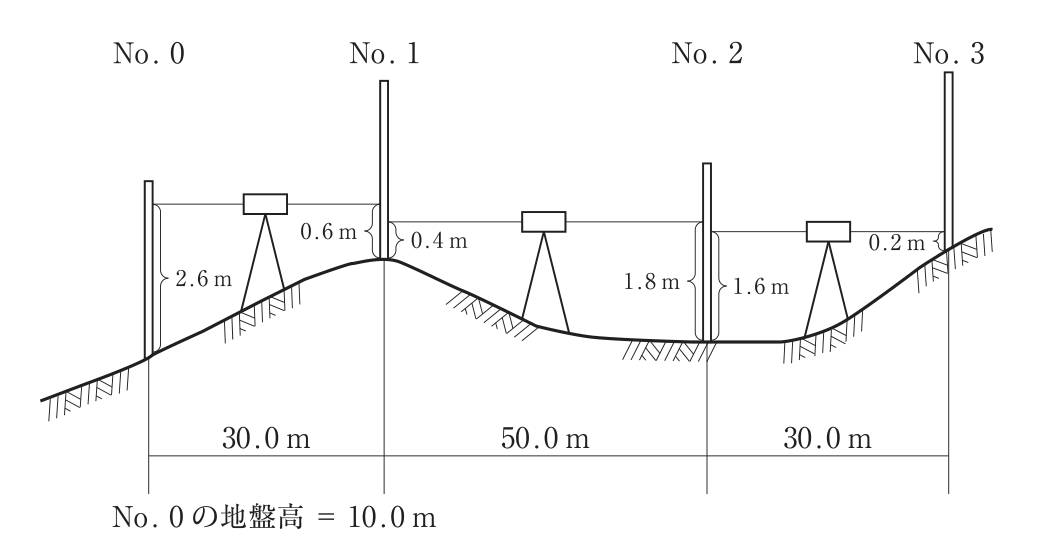

水準測量による地盤高の計算

正解

正解：(3) 12.0m

解き方

1. 高低差＝後視−前視で求める。No.0→No.1：2.6−0.6＝＋2.0m、No.1→No.2：0.4−1.8＝−1.4m、No.2→No.3：1.6−0.2＝＋1.4m である。
2. 高低差の合計は＋2.0−1.4＋1.4＝＋2.0m となる（後視の合計4.6m−前視の合計2.6m＝＋2.0m でも同じ）。
3. No.3の地盤高＝10.0＋2.0＝12.0m。したがって (3) である。

選択肢ごとの解説

1. (1)誤り。No.1→No.2の−1.4mとNo.2→No.3の＋1.4mは打ち消し合い、12.0mになる。
2. (2)誤り。高低差の合計は＋2.0mで、地盤高は12.0mになる。
3. (3)正しい。10.0＋2.0＝12.0mである。
4. (4)誤り。後視の合計4.6m−前視の合計2.6m＝＋2.0mで、12.0mになる。
