逆T型擁壁の各部の名称と寸法記号
これは2級土木施工管理技士 第一次検定 平成30年度 前期（2018年6月3日（日）実施） No.45の問題です。論点は「契約・設計図書」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

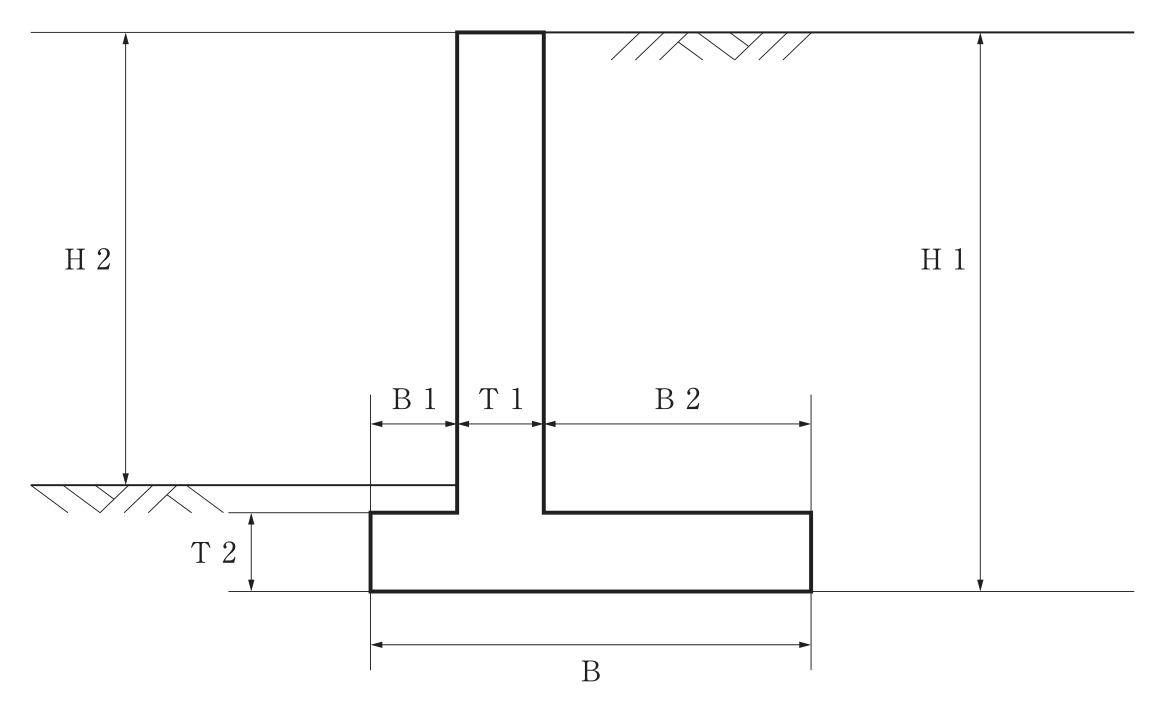

下図は逆T型擁壁の断面図であるが，逆T型擁壁各部の名称と寸法記号の表記として2つとも適当なものは，次のうちどれか。
解答欄
正解
正解：(4) 擁壁の高さH1，かかと版幅B2
解き方
- 逆T型擁壁の高さは、たて壁の天端から底版の下面までの鉛直距離で、図のH1である。H2はたて壁の天端から前面の地表面までの高さで、擁壁の高さではない。
- 底版のうち、たて壁より前面側（左）がつま先版でその幅がB1、背面側（右）がかかと版でその幅がB2である。T1はたて壁厚、T2は底版厚、Bは底版幅である。2つとも適当なのは (4) である。
選択肢ごとの解説
- (1)適当でない。B1はつま先版幅で適当だが、H2は擁壁の高さではない。
- (2)適当でない。H1は擁壁の高さで適当だが、底版幅はBで、B2はかかと版幅である。
- (3)適当でない。H2は擁壁の高さではなく、たて壁厚はT1である。
- (4)適当。H1は擁壁の高さ、B2はかかと版幅である。
引っかけ：擁壁の高さは地表から出ている部分ではなく、底版の下面から天端までをいう。つま先版は前面側、かかと版は背面側（裏込め土を載せる側）である。
