水準測量による地盤高の計算
これは2級土木施工管理技士 第一次検定 平成29年度（2017年10月22日（日）実施） No.43の問題です。論点は「測量」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

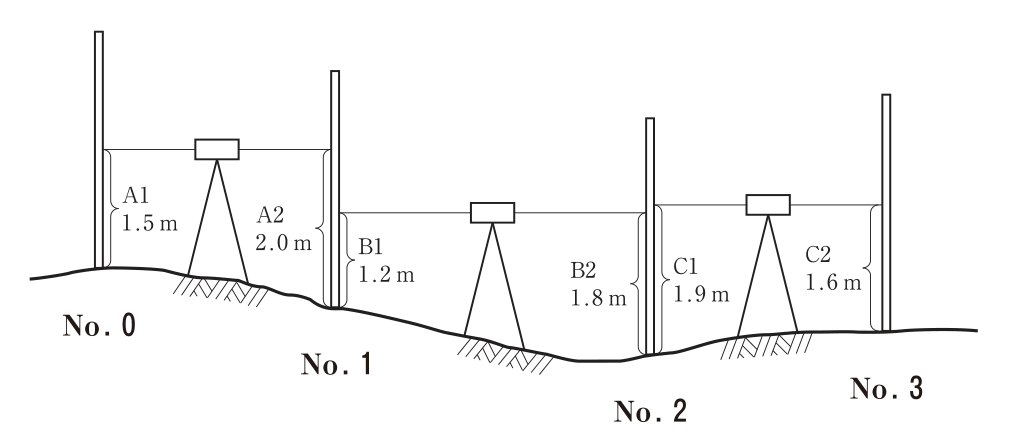

下図のようにNo.0からNo.3までの水準測量を行い，図中の結果を得た。No.3の地盤高は次のうちどれか。なお，No.0の地盤高は10.0mとする。
解答欄
正解
正解：(2) 9.2m
解き方
- No.3の地盤高は、No.0の地盤高＋（後視の合計）－（前視の合計）で求める。
- 後視の合計は1.5＋1.2＋1.9＝4.6m、前視の合計は2.0＋1.8＋1.6＝5.4mである。
- No.3の地盤高＝10.0＋4.6－5.4＝9.2mとなり、(2)が正しい。
選択肢ごとの解説
- (1)誤り。高低差は4.6－5.4＝－0.8mで、10.0－0.8＝9.2mとなる。
- (2)正しい。10.0＋4.6－5.4＝9.2mである。
- (3)誤り。高低差は－0.8mで、9.5mにはならない。
- (4)誤り。前視の合計が後視の合計より0.8m大きいので、No.3はNo.0より低い。
引っかけ：各区間とも、No.0側の標尺の読みが後視、No.3側の読みが前視である。後視より前視が大きければ先の点は低い。
