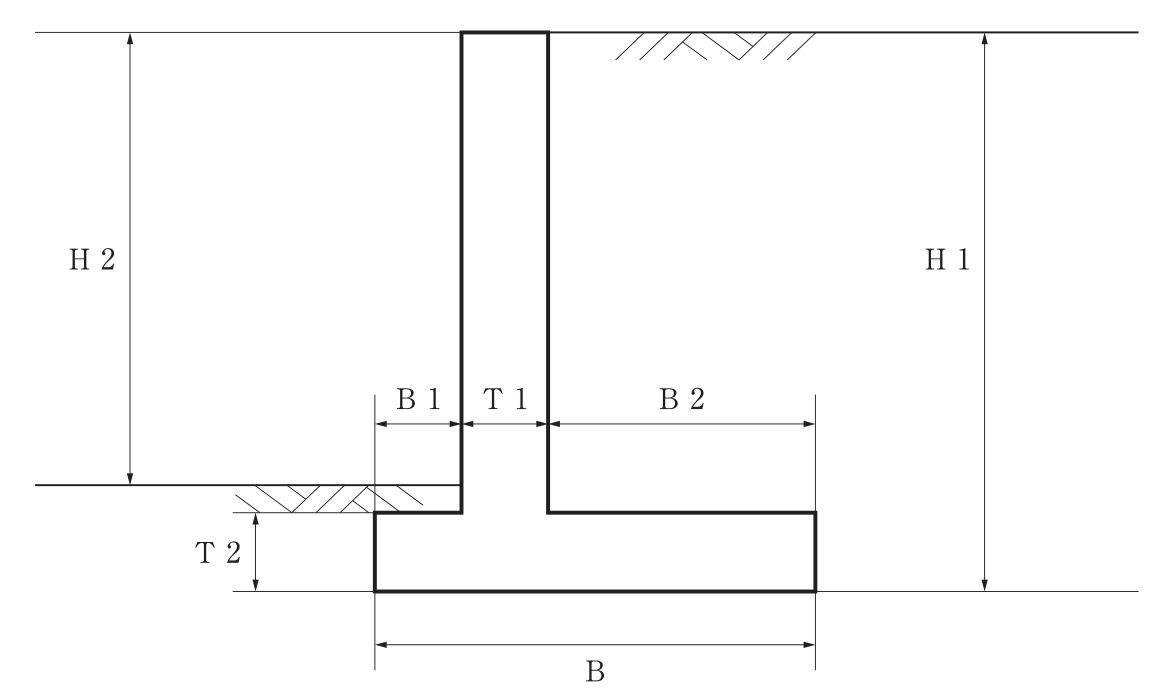

逆T型擁壁の各部の名称と寸法記号

正解

正解：(3) 擁壁の高さH1，底版幅B

解き方

1. 逆T型擁壁の高さは、たて壁の天端から底版下面までの全高H1で表す。H2は前面の地盤面から上に出ている部分の高さである。
2. たて壁の前面（地盤の低い側）に張り出した底版B1がつま先版、背面（盛土側）に張り出したB2がかかと版であり、T1はたて壁厚、Bは底版幅である。
3. したがって「擁壁の高さH1、底版幅B」とした(3)が2つとも適当である。

選択肢ごとの解説

1. (1)適当でない。H1は適当だが、B1はつま先版幅である。
2. (2)適当でない。T1は適当だが、H2は前面の地盤面からの高さである。
3. (3)適当。擁壁の高さH1、底版幅Bとも正しい。
4. (4)適当でない。H2は擁壁の高さではなく、B2はかかと版幅である。
