温度応力によるひび割れ

正解

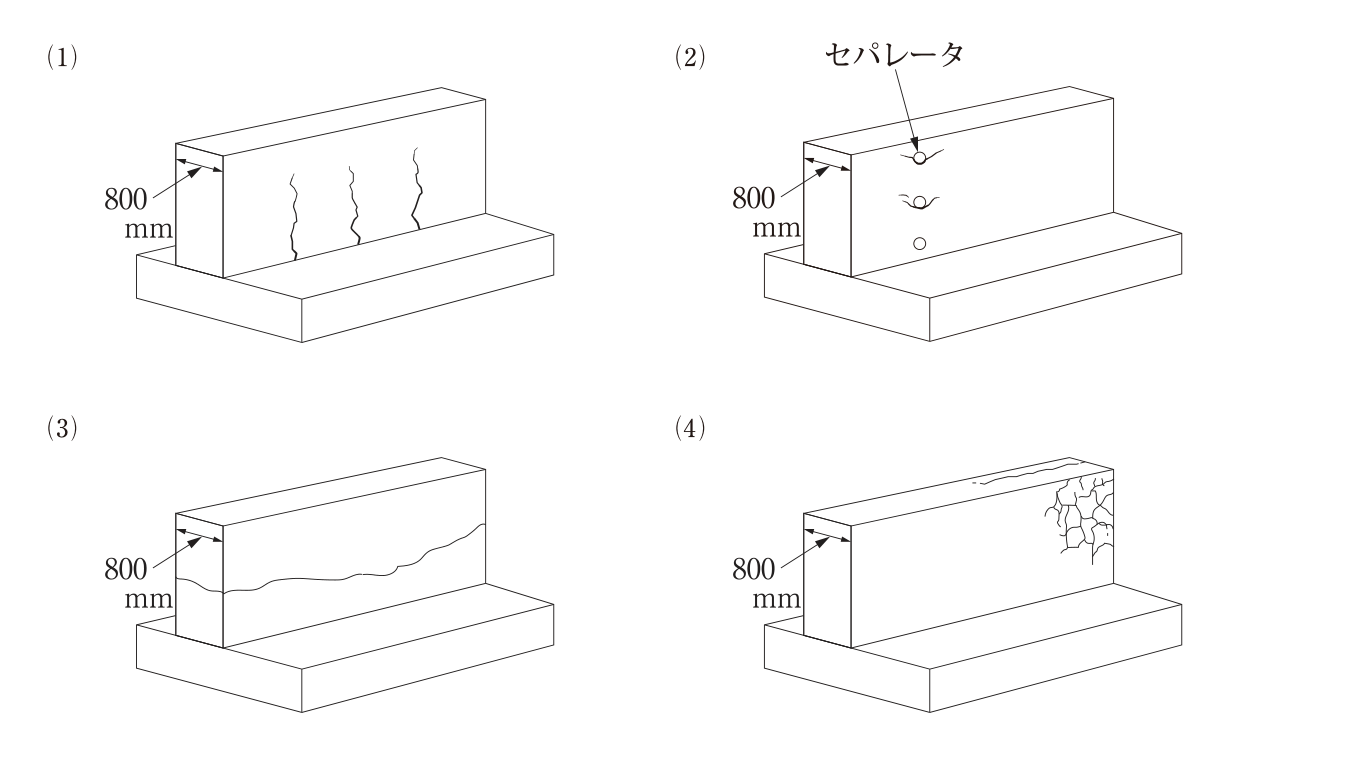

正解：(1) 厚さ800mmの壁に，鉛直方向にほぼ等間隔に生じたひび割れ

解き方

1. 底版の上に打ち込んだ壁は、水和熱で温度が上がった後に冷えて収縮するとき、先に硬化した底版に下端を拘束されて引張応力が生じる（外部拘束による温度ひび割れ）。
2. このひび割れは材齢数日から数週間の比較的早い時期に、壁の下端付近から上方へ鉛直方向にほぼ等間隔に生じるので、図(1)が該当する。

選択肢ごとの解説

1. (1)適当。底版に拘束された壁に鉛直方向・ほぼ等間隔に生じる、外部拘束による温度ひび割れである。
2. (2)適当でない。セパレータ位置のひび割れは、打込み直後の沈下が拘束されて生じる沈みひび割れである。
3. (3)適当でない。長さ方向に連続する水平なひび割れは、打重ね時間間隔の超過によるコールドジョイント等である。
4. (4)適当でない。端部の網目状（亀甲状）ひび割れは、アルカリシリカ反応や凍害等による長期の劣化である。
