沈下・ブリーディングによるひび割れ

正解

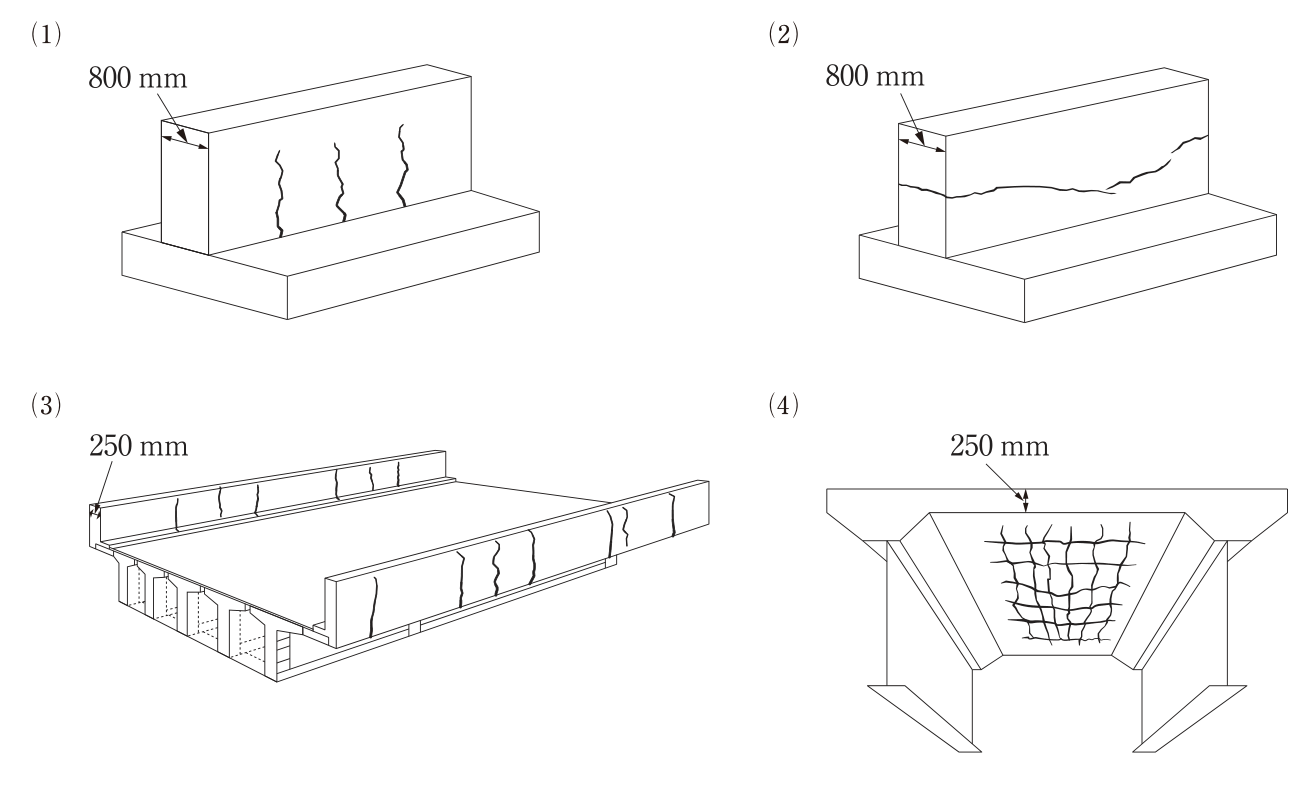

正解：(2) 厚さ800mmの壁に，長さ方向に沿って水平方向に生じたひび割れ

解き方

1. コンクリートの沈下・ブリーディングによるひび割れは、打込み後1〜数時間の固まる前に、鉄筋や断面の変化で沈下が拘束されて生じ、上端の鉄筋に沿う方向や水平方向に現れる（JCI コンクリートのひび割れ調査、補修・補強指針）。
2. 図の中では (2) の壁の長さ方向に沿う水平のひび割れがこれに当たる。
3. (1) 底版に拘束された厚い壁の鉛直等間隔のひび割れは水和熱による温度ひび割れ、(3) 壁高欄の鉛直のひび割れは乾燥収縮等、(4) 床版下面の格子状のひび割れは乾燥収縮や繰返し荷重によるもので、いずれも時間をおいて生じる。よって (2) である。

選択肢ごとの解説

1. (1)適当でない。底版に拘束された厚い壁の鉛直等間隔のひび割れは、水和熱による温度ひび割れである。
2. (2)適当。壁の長さ方向の水平ひび割れは、打込み後早い時期の沈下・ブリーディングによる。
3. (3)適当でない。薄い壁高欄の鉛直方向のひび割れは乾燥収縮等によるもので、早期の沈下によらない。
4. (4)適当でない。床版下面の格子状のひび割れは、乾燥収縮や繰返し荷重（疲労）によるものである。
