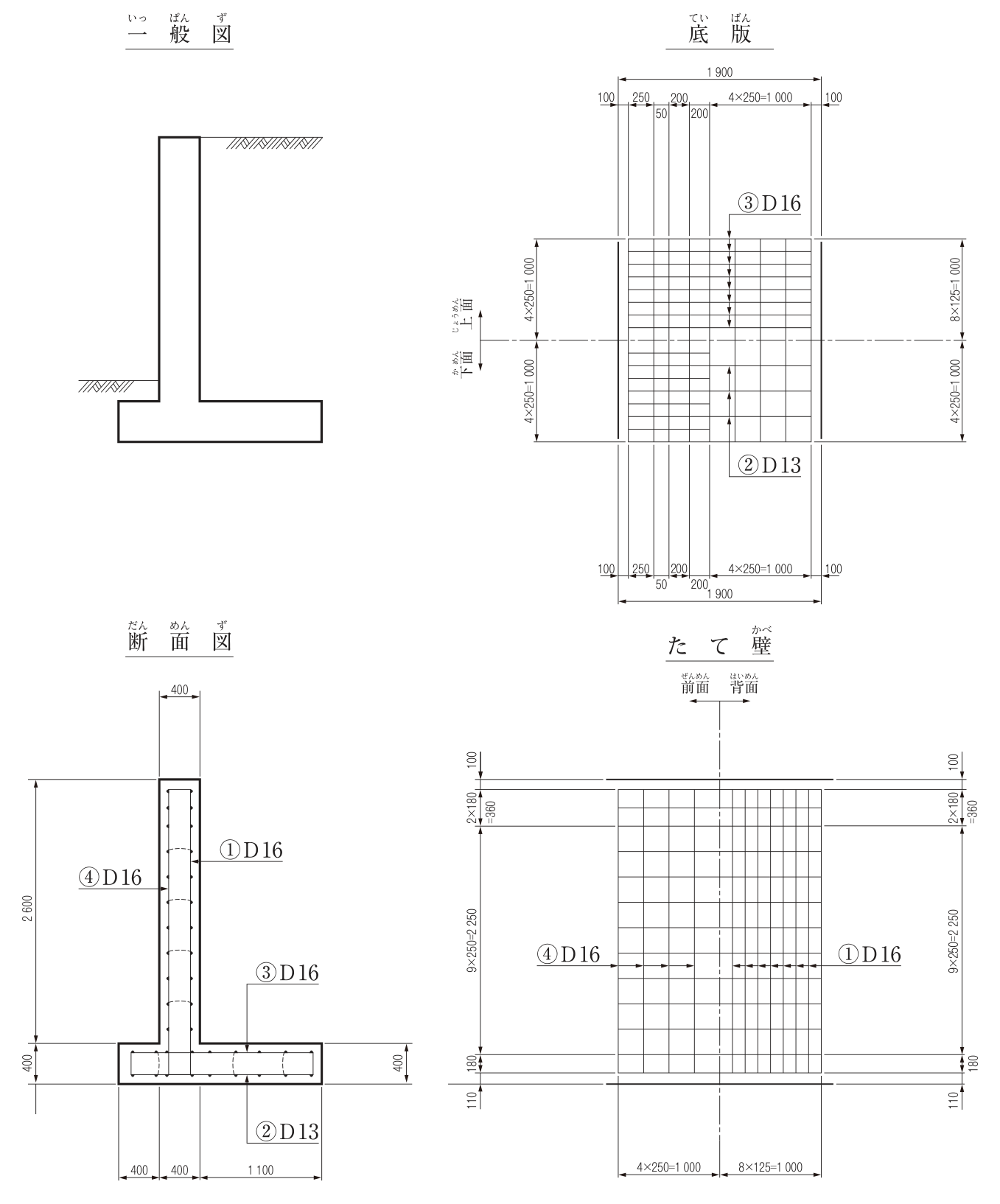

L型擁壁の配筋図（たて壁とかかと版の引張鉄筋）

正解

正解：(2) ①と③

解き方

1. L型擁壁のたて壁は底版に固定された片持ばりで，背面（盛土側）から土圧を受けるため背面側が引張となる。背面側の縦方向鉄筋①D16（125mm間隔）が引張鉄筋である。
2. かかと版（たて壁から盛土側へ1 100mm張り出した底版）は，上に載る盛土の重量で下向きに曲げられる片持ばりで，たて壁との付け根で上側が引張となる。上面側の③D16（125mm間隔）が引張鉄筋である。
3. よって①と③の組合せである。④はたて壁前面側，②D13（250mm間隔）はかかと版下側の圧縮側の鉄筋である。

選択肢ごとの解説

1. (1)適当でない。②はかかと版の下側（圧縮側）の鉄筋で引張鉄筋ではない。
2. (2)適当。たて壁は背面側の①，かかと版は上側の③が引張側となる。
3. (3)適当でない。②はかかと版下側，④はたて壁前面側で，いずれも圧縮側である。
4. (4)適当でない。④はたて壁前面側で，土圧による引張は背面側の①に生じる。
