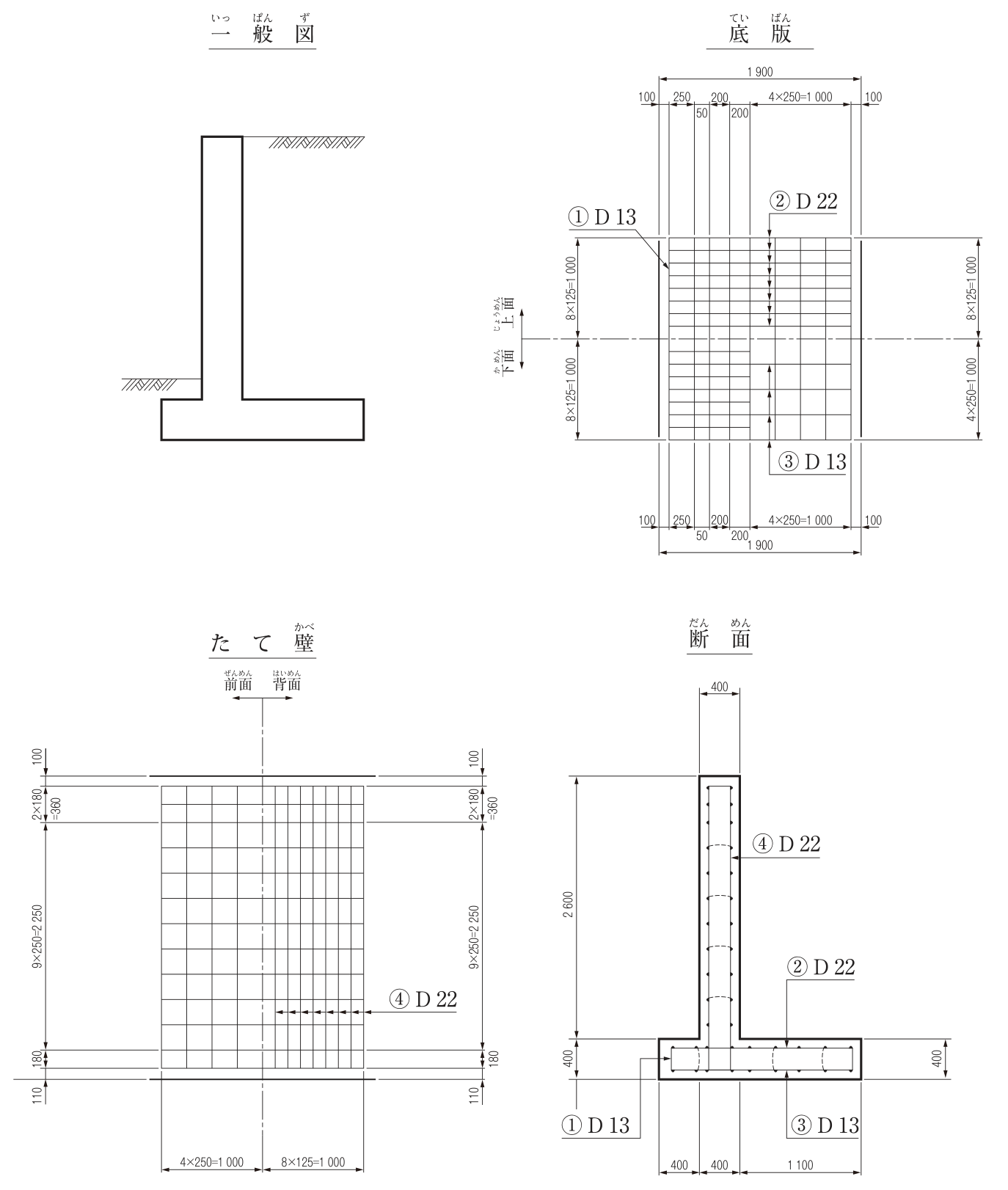

逆T型擁壁の配筋図（かかと版の引張鉄筋）

正解

正解：(2) ② D22

解き方

1. 逆T型擁壁のかかと版は、たて壁より背面側に張り出した底版（断面図の1 100mmの部分）である。上に載る裏込め土の重量により、たて壁との付け根を固定端とする片持ちばりとして下向きに曲げられるため、上面側が引張側となる。
2. 図では、かかと版の上側の鉄筋が②D22（底版上面、125mm間隔）で、これが引張鉄筋である。下側の③D13（250mm間隔）は圧縮側の鉄筋、④D22はたて壁背面側の引張鉄筋、①D13はつま先版側の端部の鉄筋である。

選択肢ごとの解説

1. (1)適当でない。①D13は底版のつま先版側端部の鉄筋で、かかと版の引張鉄筋ではない。
2. (2)適当。かかと版は上の土の重量で上面側が引張となり、上側の②D22が引張鉄筋である。
3. (3)適当でない。③D13はかかと版の下側（圧縮側）の鉄筋である。
4. (4)適当でない。④D22はたて壁背面側の縦方向の引張鉄筋である。
