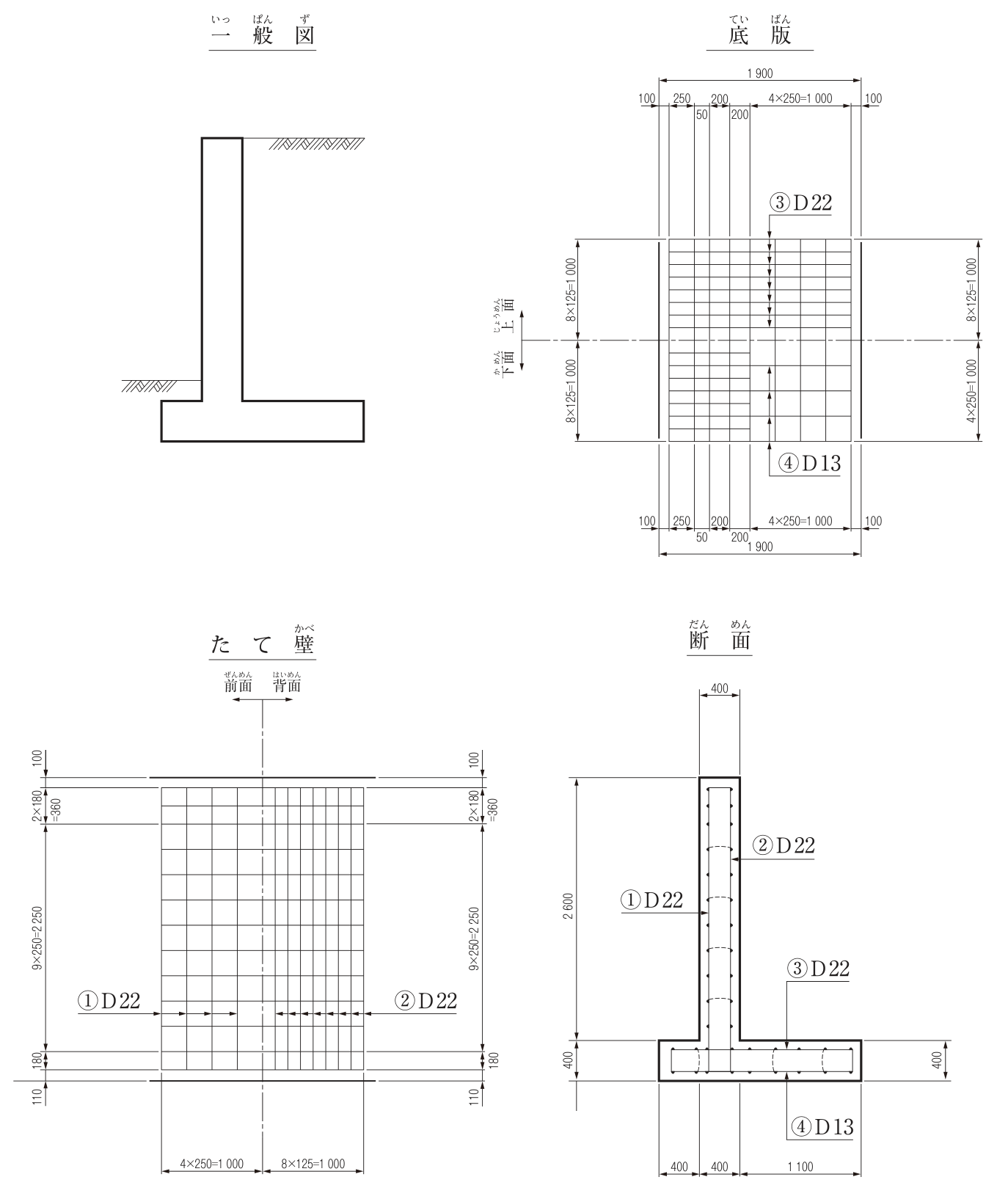

逆T型擁壁の配筋図（引張鉄筋）

正解

正解：(3) ②と③

解き方

1. 逆T型擁壁のたて壁は底版に固定された片持ちばりで、背面の土圧で背面（土側）が引張側になる。背面側の②D22（125mm間隔の密な配筋）が引張鉄筋である。
2. かかと版は上に載る土の重量で下向きに曲げられ、たて壁で支持される片持ちばりとなるので上面側が引張側になり、上面の③D22が引張鉄筋である。
3. よって②と③の(3)が適当である。①（たて壁前面、250mm間隔）と④D13（かかと版下面）は引張側の主鉄筋ではない。

選択肢ごとの解説

1. (1)適当でない。①はたて壁前面側（圧縮側）の鉄筋である。
2. (2)適当でない。①はたて壁前面側、④はかかと版下面側で、ともに引張側でない。
3. (3)適当。たて壁は背面側の②、かかと版は上面側の③が引張鉄筋である。
4. (4)適当でない。④D13はかかと版下面側の鉄筋で、引張側ではない。
