土積曲線（マスカーブ）の読み取り

正解

正解：(2) 当該工事区間では，盛土区間より切土区間の方が長い。

解き方

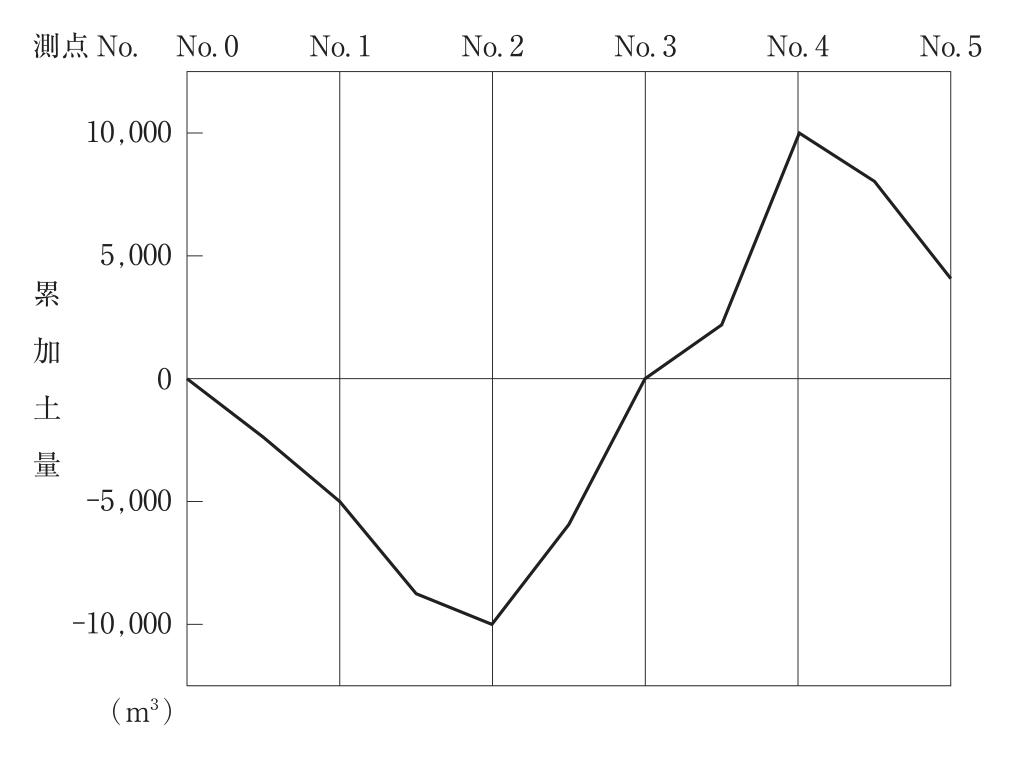

1. 土積曲線では、上り勾配の区間が切土区間、下り勾配の区間が盛土区間である。図ではNo.0〜No.2とNo.4〜No.5が下り（盛土）、No.2〜No.4が上り（切土）である。
2. 測点間隔は500m÷5＝100mなので、盛土区間は200m＋100m＝300m、切土区間は200mとなり、盛土区間の方が長い。したがって(2)が適当でない。
3. No.0とNo.3の累加土量はともに0なので、この間は切土量と盛土量が均衡する。終点No.5の累加土量は約＋4,000m³（正）なので残土が発生する。

選択肢ごとの解説

1. (1)適当。No.0〜No.2は曲線が下り勾配なので盛土区間である。
2. (2)適当でない。盛土区間は計300m（No.0〜2、No.4〜5）、切土区間は200m（No.2〜4）である。
3. (3)適当。No.0とNo.3の累加土量がともに0で、切土量と盛土量が均衡する。
4. (4)適当。終点No.5の累加土量が正（約4,000m³）なので残土が発生する。
