令和元年度問題B No.3論点：契約・設計図書重要度 B配点 1点未着手

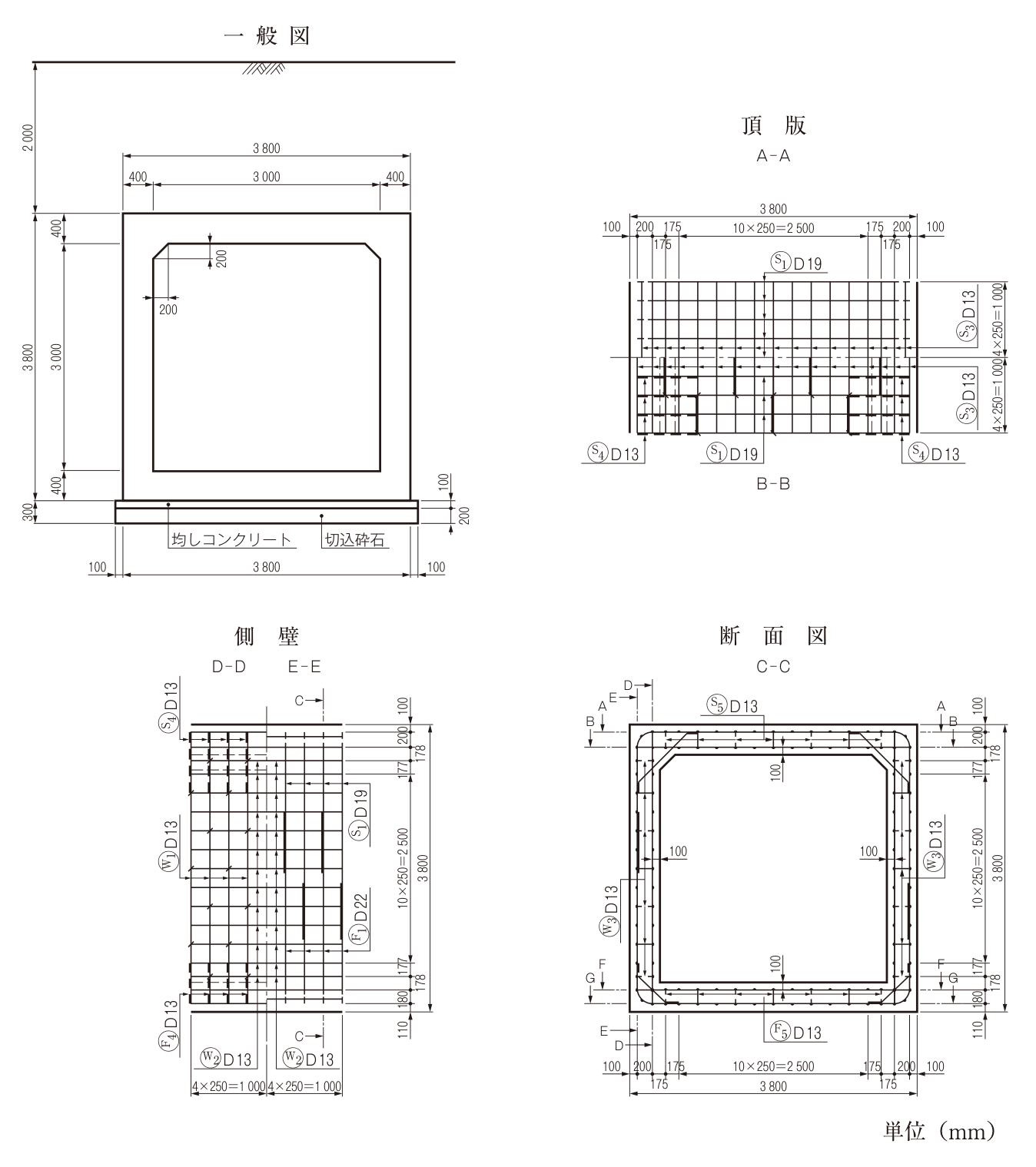

ボックスカルバートの一般図と配筋図

これは1級土木施工管理技士第一次検定令和元年度（2019年7月7日（日）実施）問題B No.3の問題です。論点は「契約・設計図書」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

下図は，ボックスカルバートの一般図とその配筋図を示したものであるが，次の記述のうち，適当でないものはどれか。

ボックスカルバートの一般図と配筋図（単位はmm）。一般図・頂版・側壁・断面図の4つの図からなる。一般図：ボックスカルバートの横断面の外形図。地表面から本体の上面までの寸法は2 000。本体の外寸は幅3 800，高さ3 800。幅方向の寸法は400，3 000（内空），400，高さ方向の寸法は400，3 000（内空），400。内空の上側の左右の隅に200×200のハンチがある。本体の下に均しコンクリート（厚さ100）と切込砕石（厚さ200）があり，合わせて厚さ300で，幅は100，3 800，100（本体の両側に100ずつ張り出す）。頂版（A-A／B-B）：頂版の配筋を示す平面図で，一点鎖線より上半分がA-A，下半分がB-B。横方向（断面の幅方向）の寸法は全幅3 800で，100，200，175，175，10×250=2 500，175，175，200，100。縦方向の寸法はA-A，B-Bとも4×250=1 000。A-A，B-Bのそれぞれで，S1 D19の引出し線は横方向の鉄筋（縦方向に250間隔で並ぶ）を，S3 D13の引出し線は縦方向の鉄筋を指している。S4 D13の引出し線はB-Bの左右の端部の鉄筋を指している。側壁（D-D／E-E）：側壁の配筋を示す図で，左半分がD-D，右半分がE-E。縦方向の寸法は全高3 800で，上から100，200，178，177，10×250=2 500，177，178，180，110。横方向の寸法はD-D，E-Eとも4×250=1 000。D-Dでは，W1 D13の引出し線が縦方向の鉄筋（横方向に並ぶ）を，S4 D13の引出し線が上端付近の鉄筋を，F4 D13の引出し線が下端付近の鉄筋を，W2 D13の引出し線が横方向の鉄筋を指している。E-Eでは，S1 D19の引出し線が上部の縦方向の鉄筋を，F1 D22の引出し線が下部の縦方向の鉄筋を，W2 D13の引出し線が横方向の鉄筋を指している。E-EにはC-Cの切断位置が示されている。断面図（C-C）：ボックスカルバートの横断面の配筋図で，外寸は幅3 800，高さ3 800。幅方向の寸法は100，200，175，175，10×250=2 500，175，175，200，100，高さ方向の寸法は上から100，200，178，177，10×250=2 500，177，178，180，110。切断線は，頂版の上側の鉄筋の位置にA-A，下側（内空側）の鉄筋の位置にB-B，側壁の外側の鉄筋の位置にE-E，内側（内空側）の鉄筋の位置にD-D，底版の上側（内空側）の鉄筋の位置にF-F，下側の鉄筋の位置にG-Gがある。頂版・左右の側壁・底版の内空面から内側の鉄筋までの寸法はいずれも100。S5 D13の引出し線は頂版の鉄筋を，W3 D13の引出し線は左右の側壁の鉄筋を，F5 D13の引出し線は底版の鉄筋を指している。

解答欄

正解

正解：(1) ボックスカルバートの頂版の内側主鉄筋と側壁の内側主鉄筋の太さは，同じである。

解き方

断面図C-Cの切断線から、頂版はA-Aが上側（土かぶり側）、B-Bが下側（内空側）の鉄筋、側壁はE-Eが外側、D-Dが内側（内空側）の鉄筋である。
頂版の配筋図では、B-B（内側）の主鉄筋（横断方向に配置され延長方向に250間隔で並ぶ鉄筋）はS1 D19であり、側壁の配筋図では、D-D（内側）の主鉄筋（鉛直方向の鉄筋）はW1 D13である。よって太さは同じではなく(1)が適当でない。
一般図から土かぶりは2 000mm＝2.0m、部材厚は頂版・側壁・底版とも400mmであり、頂版・側壁の主鉄筋は延長方向に4×250＝1 000（250mm間隔）で配置されている。

選択肢ごとの解説

(1)適当でない。頂版内側の主鉄筋はS1 D19、側壁内側の主鉄筋はW1 D13で太さが異なる。
(2)適当。一般図で地表面から頂版上面までが2 000mmであり、土かぶりは2.0mである。
(3)適当。頂版・側壁とも延長方向の寸法が4×250＝1 000で、250mm間隔である。
(4)適当。頂版・側壁・底版の厚さはいずれも400mmで同じである。

引っかけ：側壁の外側（E-E）には頂版から回したS1 D19と底版からのF1 D22があるため、側壁の主鉄筋もD19と誤読しやすい。切断線で内側・外側を確かめてから引出し線を読む。
