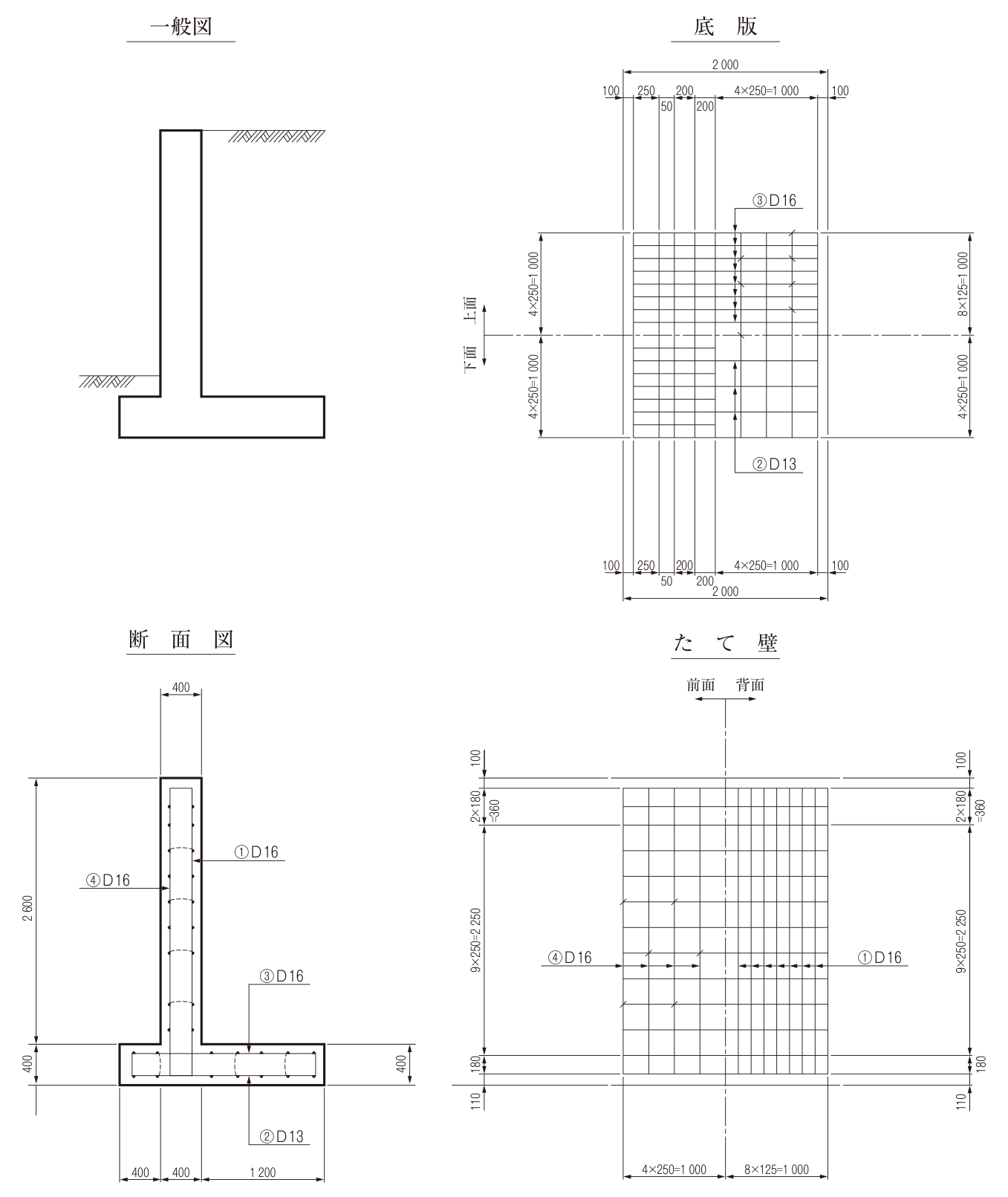

擁壁の配筋図（かかと部の引張鉄筋）

正解

正解：(3) ③ D16

解き方

1. 逆T型擁壁のかかと部は、たて壁より背面側（土のある側）に張り出した底版であり、断面図の幅1 200の部分である。
2. かかと部には上に載る裏込め土の重さが下向きに作用し、これが下からの地盤反力を上回るため、たて壁の付け根を固定端とする片持ちばりとして曲げられ、上側に引張応力が生じる。
3. したがって、かかと部の引張鉄筋は底版の背面側の上側に配置された③D16である。底版の配筋図でも③は上面側に125mm間隔（8×125=1 000）で密に配置され、たて壁背面側の引張主鉄筋①D16（8×125）と対応している。

選択肢ごとの解説

1. (1)適当でない。①D16はたて壁背面側の引張主鉄筋であり、かかと部の鉄筋ではない。
2. (2)適当でない。②D13はかかと部の下側（圧縮側）の鉄筋で、250mm間隔の配置である。
3. (3)適当。③D16はかかと部の上側の鉄筋で、土の重さで上側が引張となるための主鉄筋である。
4. (4)適当でない。④D16はたて壁前面側の鉄筋であり、かかと部の鉄筋ではない。
