高圧受電設備の単線結線図（避雷器）
これは2級電気工事施工管理技士 第二次検定 令和6年度（2024年11月24日（日）実施） 問題2 設問2-2の問題です。論点は「受変電設備」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 2 手順・引っかけの指摘が読めます。

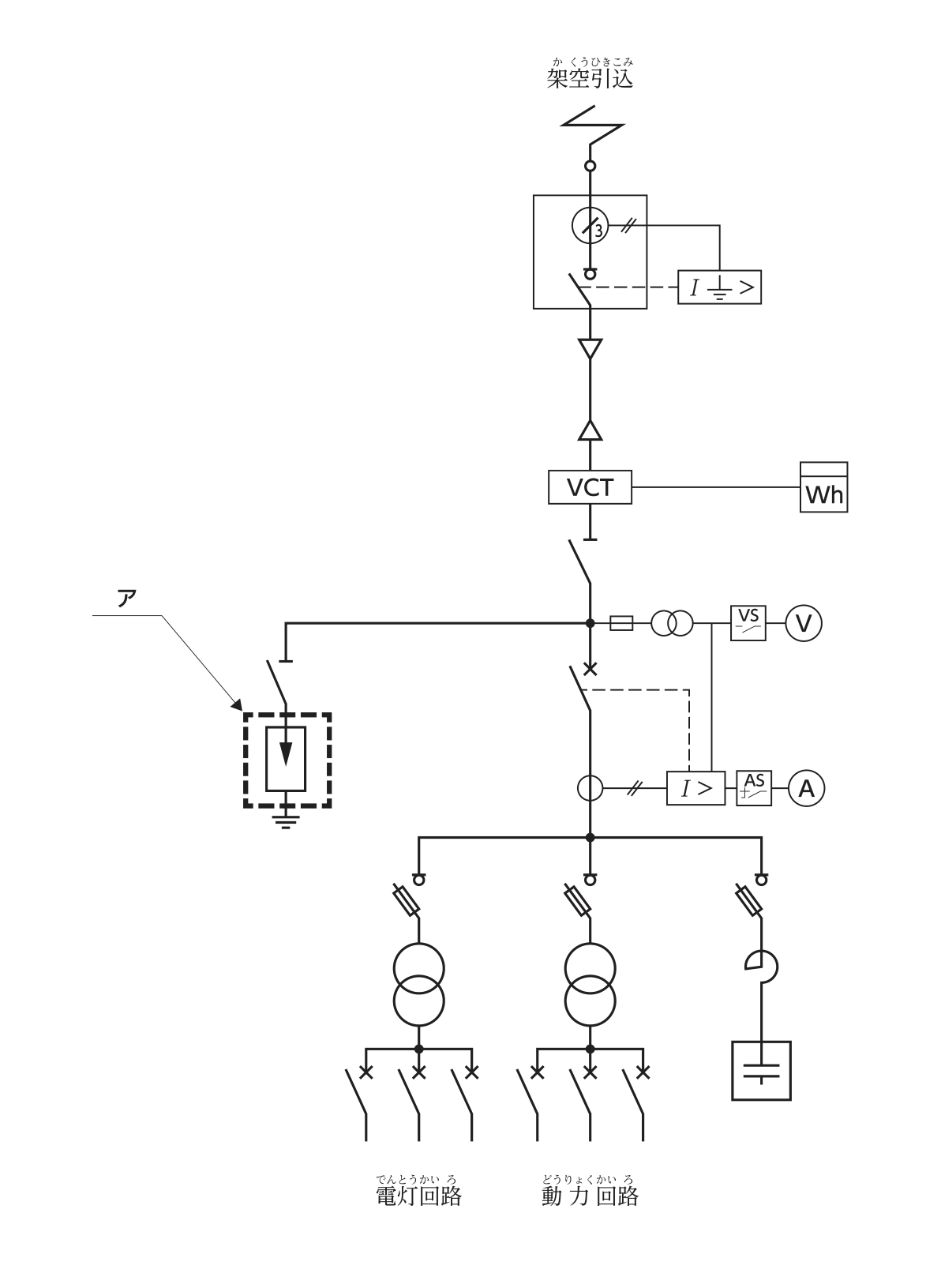

一般送配電事業者から供給を受ける，図に示す高圧受電設備の単線結線図について，次の問に答えなさい。
(1) アに示す機器の名称又は略称を記入しなさい。
(2) アに示す機器の機能を記述しなさい。
解答欄
正解
(1) アに示す機器の名称又は略称 模範解答
避雷器
3 字別解
LA
(2) アに示す機器の機能 模範解答
雷などの異常電圧が侵入したとき大地へ放電して電圧を制限し，機器の絶縁破壊を防ぐ。放電後は続流を遮断する。
52 字別解
雷サージなどの過電圧を大地に放電して受電設備の機器を保護し，電圧が正常に戻ると放電を止めて元に戻る。
引込口付近に設けて侵入する雷サージの電圧を制限し，変圧器やコンデンサなどの絶縁を守る。
要点（書けていたものにチェック）(1) アに示す機器の名称又は略称(2) アに示す機器の機能
要点の 6 割以上で「正解」扱いにします。
模範解答・別解は当サイトが作成したものです（主催者は記述式の解答を公表していません）。
解き方
- アは母線から断路器を介して分岐し大地に接続された，四角の中に矢印の記号で，避雷器である。雷などの異常電圧が侵入すると放電して電圧を制限し，正常な電圧に戻ると放電を止める（続流を遮断する）。避雷器の接地は一般にA種接地工事とし，点検時に切り離せるよう断路器を介して接続する。
- 名称は正式名称のほか略称（LAなど）でもよい。機能は「何をする機器か」と「何を守る（防ぐ）ためか」を1〜2文で書く。
引っかけ：接地の記号があるので接地装置や地絡継電器と取り違えない。避雷器は高圧受電設備の引込口付近に設ける。
