高圧受電設備の単線結線図（断路器）
これは2級電気工事施工管理技士 第二次検定 令和2年度（2020年11月8日（日）実施） 問題2 設問2-2の問題です。論点は「受変電設備」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 2 手順・引っかけの指摘が読めます。

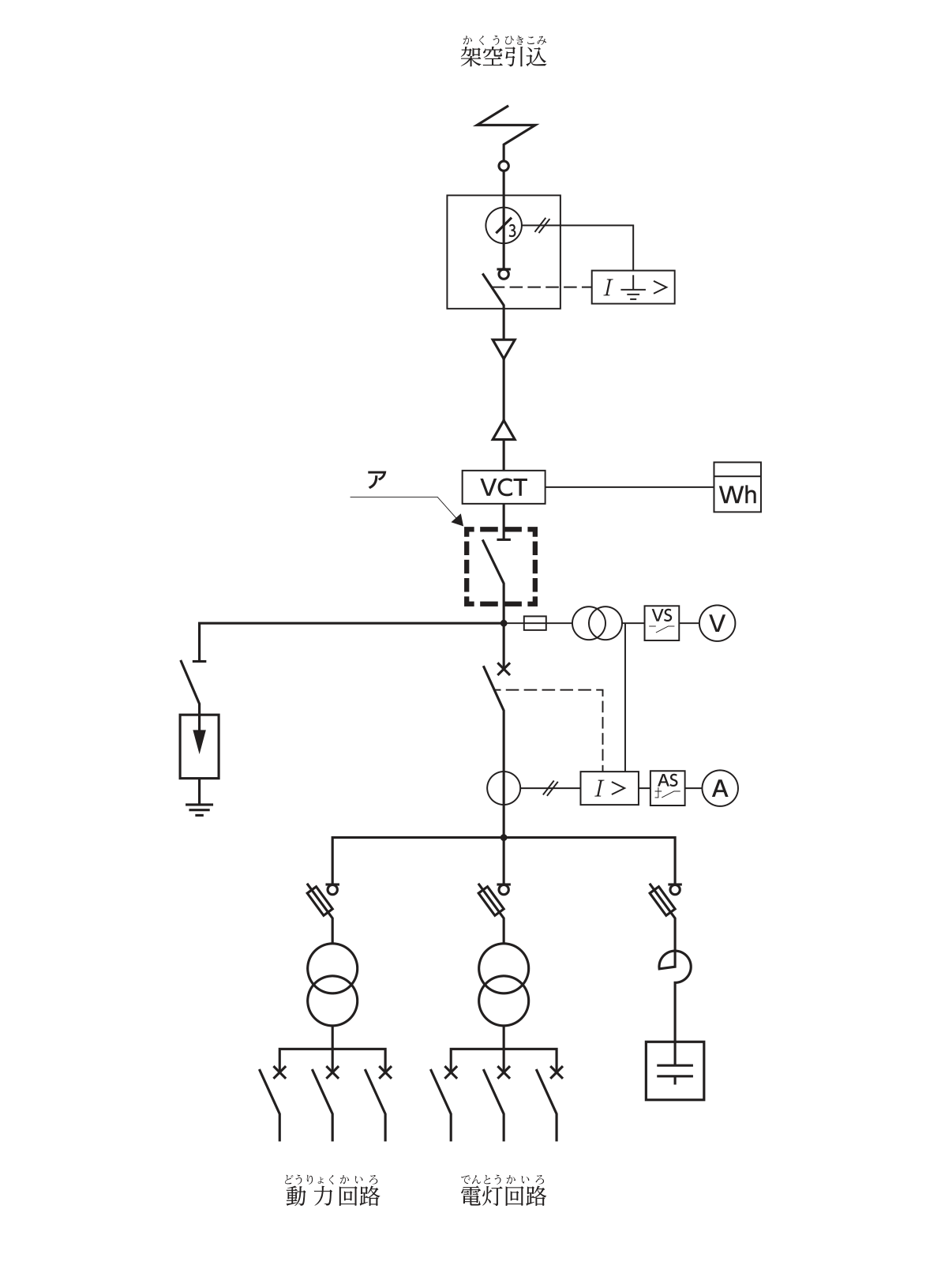

一般送配電事業者から供給を受ける図に示す高圧受電設備の単線結線図について，次の問に答えなさい。
(1) アに示す機器の名称又は略称を記入しなさい。
(2) アに示す機器の機能を記述しなさい。
解答欄
正解
(1) アに示す機器の名称又は略称 模範解答
断路器
3 字別解
DS
高圧断路器
(2) アに示す機器の機能 模範解答
無負荷の状態で電路を開閉する機器で，点検・修理のときに受電設備を電源から確実に切り離す。
44 字別解
負荷電流は開閉できないため遮断器を開いてから操作し，保守点検時に目に見える開路点をつくる。
受電設備の点検時に電路を電源から切り離して作業の安全を確保する。負荷電流が流れている状態で開閉しない。
要点（書けていたものにチェック）(1) アに示す機器の名称又は略称(2) アに示す機器の機能
要点の 6 割以上で「正解」扱いにします。
模範解答・別解は当サイトが作成したものです（主催者は記述式の解答を公表していません）。
解き方
- アはVCTの下にある開閉器の記号（刃形の接点）で，受電点側の断路器である。断路器は負荷電流を開閉する能力がないため，遮断器を開放して無負荷にしてから操作する。点検・修理の際に電路を電源から切り離し，開路状態を目で確認できるようにする。
- 名称は正式名称のほか略称（DS・高圧断路器など）でもよい。機能は「何をする機器か」と「何を守る（防ぐ）ためか」を1〜2文で書く。
引っかけ：遮断器（×印があり事故電流を遮断）や負荷開閉器と取り違えない。断路器で負荷電流を切るとアークが生じて危険。
