令和2年度問題3論点：工程管理重要度 B未着手

アロー形ネットワーク工程表（所要工期と最早開始時刻）

これは2級電気工事施工管理技士第二次検定令和2年度（2020年11月8日（日）実施）問題3の問題です。論点は「工程管理」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 3 手順・引っかけの指摘が読めます。

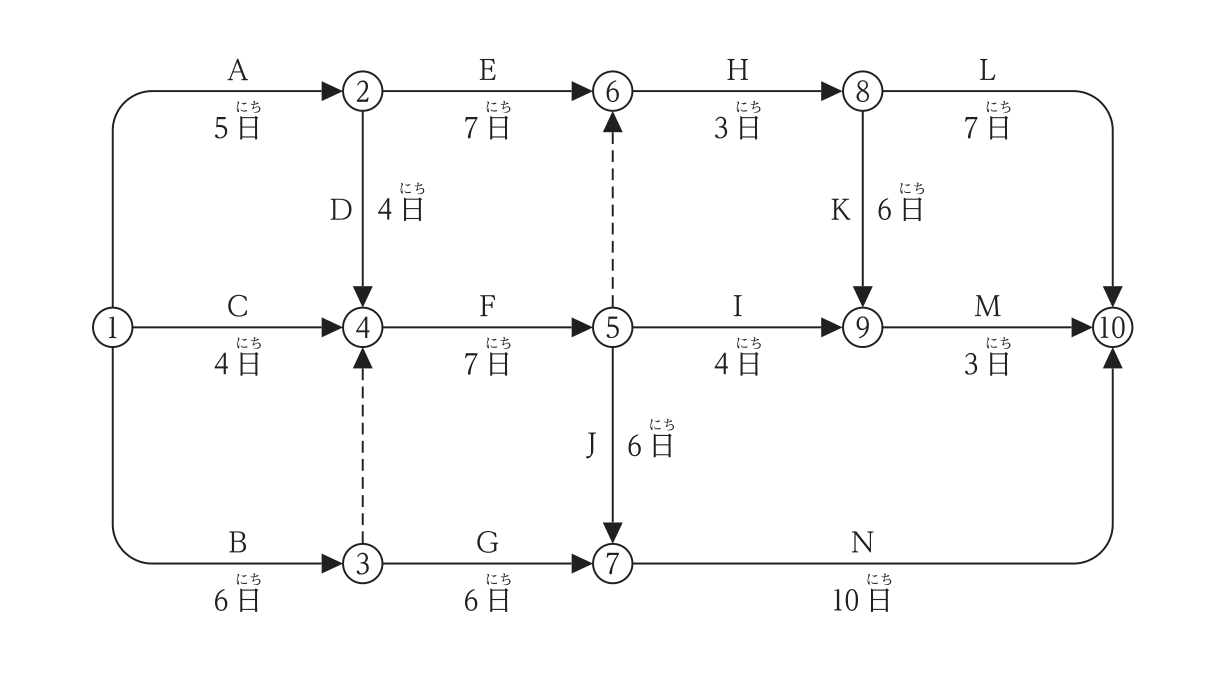

図に示すアロー形ネットワーク工程表について，次の問に答えなさい。

ただし，○内の数字はイベント番号，アルファベットは作業名，日数は所要日数を示す。

(1) 所要工期は，何日か。

(2) Eの作業が7日から6日に，Kの作業が6日から4日になったとき，イベント⑨の最早開始時刻は，何日か。

(1) 所要工期	32 日
(2) イベント⑨の最早開始時刻	23 日

(1) 最早開始時刻：②5，③6，④max(4，5＋4，6＋0)＝9，⑤9＋7＝16，⑥max(5＋7，16＋0)＝16，⑦max(6＋6，16＋6)＝22，⑧16＋3＝19，⑨max(16＋4，19＋6)＝25，⑩max(19＋7，25＋3，22＋10)＝32。所要工期は32日。
クリティカルパスは ①→②→④→⑤→⑦→⑩（A→D→F→J→N：5＋4＋7＋6＋10＝32日）。
(2) Eを6日にしても⑥＝max(5＋6，16＋0)＝16で変わらず，⑧＝19。Kを4日にすると⑨＝max(⑤16＋I4，⑧19＋K4)＝max(20，23)＝23。イベント⑨の最早開始時刻は23日。

引っかけ：⑥はダミー（⑤→⑥）を通る経路の16日で決まるので，Eを短くしても⑥は変わらない。⑨にはIとKの2本が入る。
