高圧受電設備の単線結線図（直列リアクトル）
これは2級電気工事施工管理技士 第二次検定 令和元年度（2019年11月10日（日）実施） 問題2 設問2-2の問題です。論点は「受変電設備」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 2 手順・引っかけの指摘が読めます。

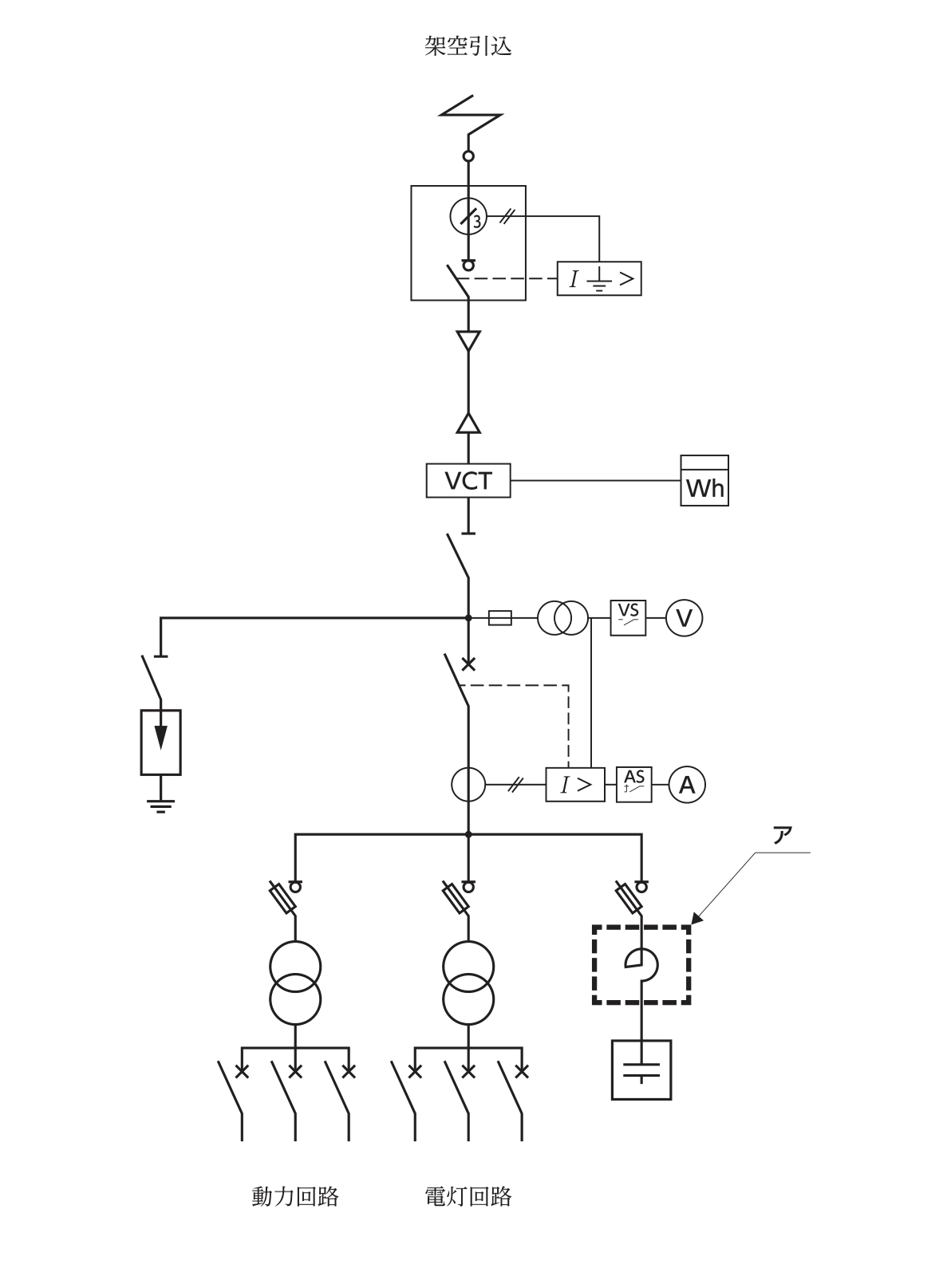

一般送配電事業者から供給を受ける図に示す高圧受電設備の単線結線図について，次の問に答えなさい。
(1) アに示す機器の名称又は略称を記入しなさい。
(2) アに示す機器の機能を記述しなさい。
解答欄
正解
(1) アに示す機器の名称又は略称 模範解答
直列リアクトル
7 字別解
SR
(2) アに示す機器の機能 模範解答
進相コンデンサと直列に接続して高調波電流を抑え，コンデンサの過熱を防ぎ，投入時の突入電流を抑える。
49 字別解
コンデンサ回路を第5調波以上で誘導性にして高調波の拡大を防ぎ，電圧波形のひずみを改善する。
進相コンデンサを投入するときの突入電流を抑制し，系統の高調波によるコンデンサの焼損を防止する。
要点（書けていたものにチェック）(1) アに示す機器の名称又は略称(2) アに示す機器の機能
要点の 6 割以上で「正解」扱いにします。
模範解答・別解は当サイトが作成したものです（主催者は記述式の解答を公表していません）。
解き方
- アはコンデンサ回路の，限流ヒューズ付き負荷開閉器と高圧進相コンデンサの間にある半円形の記号で，直列リアクトルである。一般にコンデンサのリアクタンスの6％のものが用いられ，第5調波以上でコンデンサ回路を誘導性にして，高調波電流の拡大とコンデンサの過熱を防ぐ。
- 名称は正式名称のほか略称（SRなど）でもよい。機能は「何をする機器か」と「何を守る（防ぐ）ためか」を1〜2文で書く。
引っかけ：放電コイル（コンデンサの残留電荷を放電する）と混同しない。直列リアクトルは高調波対策と突入電流の抑制。
