アロー形ネットワーク工程表（所要工期と最早開始時刻）
これは2級電気工事施工管理技士 第二次検定 令和元年度（2019年11月10日（日）実施） 問題3の問題です。論点は「工程管理」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 3 手順・引っかけの指摘が読めます。

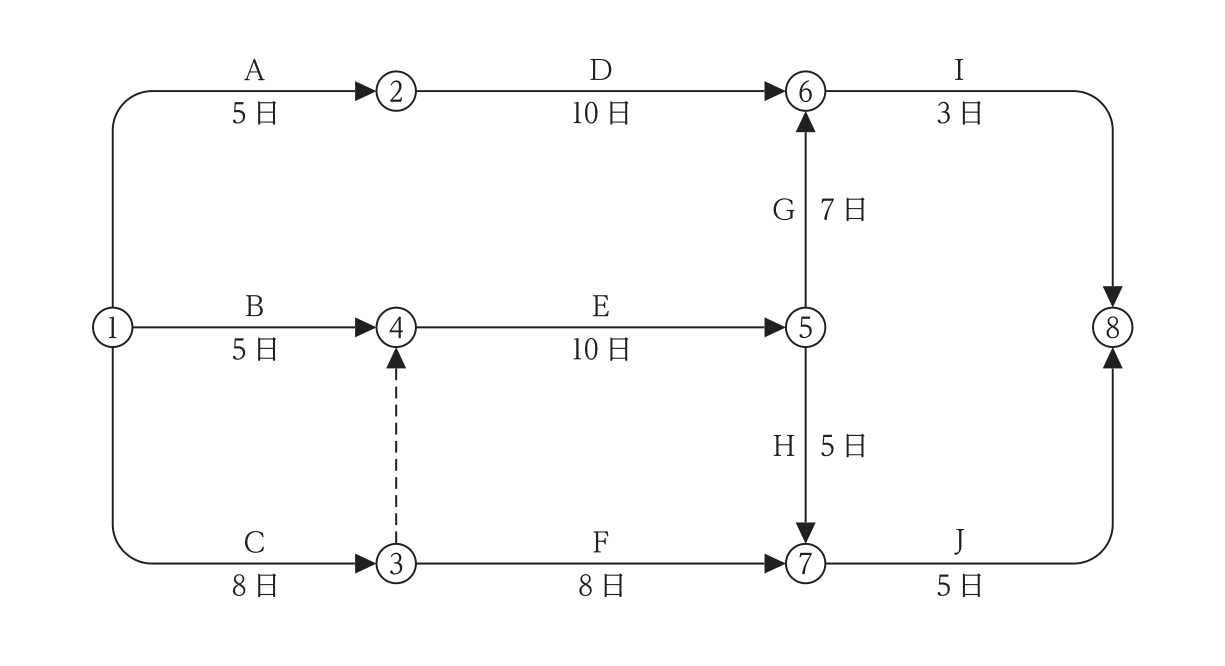

図に示すアロー形ネットワーク工程表について，次の問に答えなさい。
ただし，○内の数字はイベント番号，アルファベットは作業名，日数は所要日数を示す。
(1) 所要工期は，何日か。
(2) Eの作業が10日から7日に，Hの作業が5日から3日になったとき，イベント⑦の最早開始時刻は，何日か。
解答欄
正解
| (1) 所要工期 | 28 日 |
|---|---|
| (2) イベント⑦の最早開始時刻 | 18 日 |
解き方
- (1) 最早開始時刻：②5，③8，④max(5，8＋0)＝8，⑤8＋10＝18，⑥max(5＋10，18＋7)＝25，⑦max(8＋8，18＋5)＝23，⑧max(25＋3，23＋5)＝28。所要工期は28日。
- クリティカルパスは ①→③→④→⑤→⑥→⑧（C→ダミー→E→G→I）と ①→③→④→⑤→⑦→⑧（C→ダミー→E→H→J）の2本で，どちらも28日。
- (2) Eを7日，Hを3日にすると，⑤＝8＋7＝15，⑦＝max(③8＋F8，⑤15＋H3)＝max(16，18)＝18。イベント⑦の最早開始時刻は18日。
引っかけ：④の最早開始時刻はダミー（③→④）を通るCの8日で決まる（Bの5日ではない）。(2)ではEとHの両方が変わるので，⑤を求め直してから⑦を計算する。
