高圧受電設備の単線結線図（限流ヒューズ付高圧交流負荷開閉器）
これは2級電気工事施工管理技士 第二次検定 平成29年度（2017年11月12日（日）実施） 問題2 設問2-2の問題です。論点は「受変電設備」（重要度B・解答の形は記述・穴埋め）。採点すると、解き方 2 手順・引っかけの指摘が読めます。

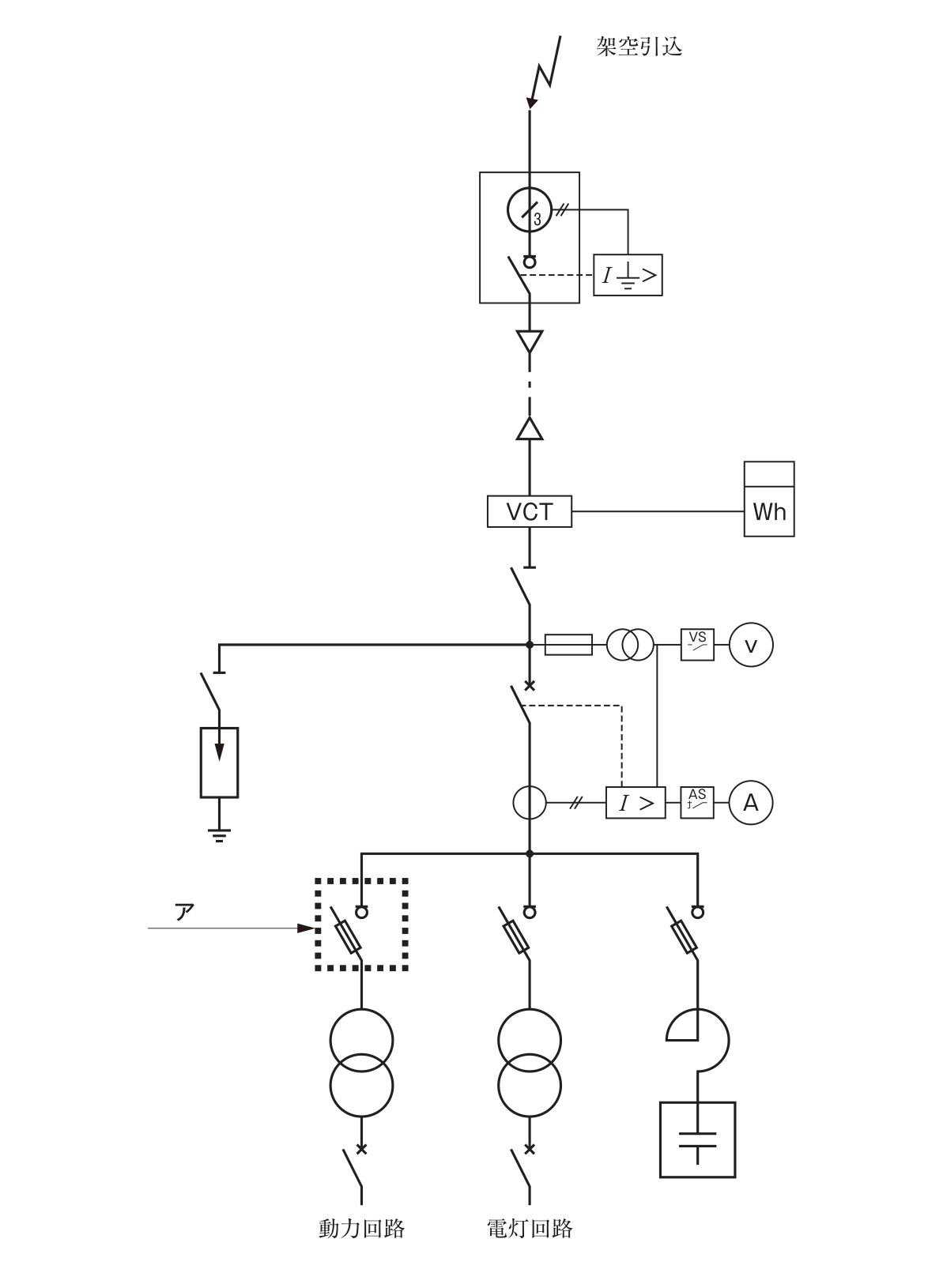

一般送配電事業者から供給を受ける図に示す高圧受電設備の単線結線図について，次の問に答えなさい。
(1) アに示す機器の名称又は略称を記入しなさい。
(2) アに示す機器の機能を記述しなさい。
解答欄
正解
(1) アに示す機器の名称又は略称 模範解答
限流ヒューズ付高圧交流負荷開閉器
16 字別解
PF付LBS
高圧交流負荷開閉器（限流ヒューズ付き）
(2) アに示す機器の機能 模範解答
負荷電流を開閉する負荷開閉器に限流ヒューズを組み合わせ，短絡電流は限流ヒューズが溶断して遮断する。
49 字別解
常時は変圧器回路の負荷電流を開閉し，短絡事故のときは限流ヒューズで電流を限流遮断して機器を保護する。
負荷電流の開閉と限流ヒューズによる短絡保護を行い，ヒューズが溶断するとストライカで3相とも開路する。
要点（書けていたものにチェック）(1) アに示す機器の名称又は略称(2) アに示す機器の機能
要点の 6 割以上で「正解」扱いにします。
模範解答・別解は当サイトが作成したものです（主催者は記述式の解答を公表していません）。
解き方
- アは変圧器の一次側の開閉器で，開閉器の記号に限流ヒューズの記号が重ねてある。一般に，比較的小容量の変圧器やコンデンサの回路の開閉装置として，遮断器の代わりに用いられる。負荷電流は開閉できるが短絡電流は遮断できないため，限流ヒューズと組み合わせて短絡保護を行う。
- 名称は正式名称のほか略称（PF付LBSなど）でもよい。機能は「何をする機器か」と「何を守る（防ぐ）ためか」を1〜2文で書く。
引っかけ：断路器（負荷電流を開閉できない）や遮断器（短絡電流を遮断できる）と機能を混同しない。名称は「限流ヒューズ付」を落とさない。
