電車線の部材（トロリ線・ハンガイヤー）

正解

正解：4．ア トロリ線 ― イ ハンガイヤー

解き方

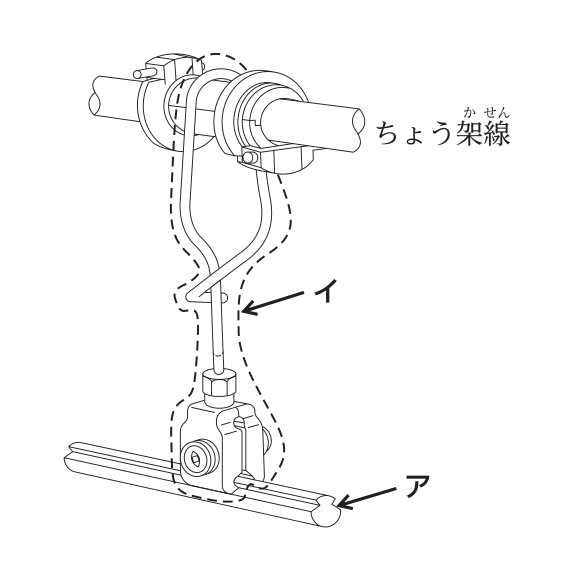

1. 図のアは，パンタグラフがしゅう動する溝付きの電線で，トロリ線である。
2. イは破線で囲まれた部材全体で，上部をちょう架線に掛け，下端の金具（イヤー）でトロリ線の溝をつかんでつり下げている。ハンガとイヤーを組み合わせたこの部材をハンガイヤーという。よって4．の組合せが適当である。
3. ドロッパは，一般にコンパウンドカテナリ式でちょう架線から補助ちょう架線をつり下げる部材である。図の部材はちょう架線に掛けて，その下のトロリ線を直接つかんでいるので，ドロッパと補助ちょう架線の組合せには当たらない。

選択肢ごとの解説

1. 1．不適当。アはトロリ線で，イもドロッパではなくハンガイヤーである。
2. 2．不適当。イはハンガイヤーであるが，アは補助ちょう架線ではなくトロリ線である。
3. 3．不適当。アはトロリ線であるが，イはドロッパではなくハンガイヤーである。
4. 4．適当。アはトロリ線，イはハンガイヤーである。
