三相3線式の電圧降下の簡略式
これは2級電気工事施工管理技士 第一次検定 令和7年度 後期（2025年11月9日（日）実施） No.15の問題です。論点は「配電」（重要度A・解答の形は四肢択一）。採点すると、解き方 1 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

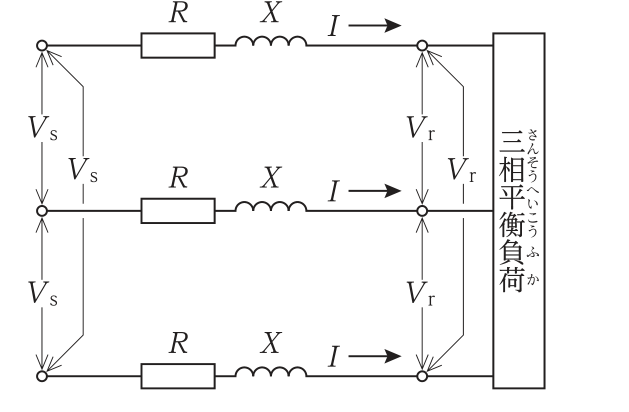

図に示す三相3線式配電線路の送電端電圧Vs〔V〕と受電端電圧Vr〔V〕の間の電圧降下v〔V〕を表す簡略式として，正しいものはどれか。
ただし，各記号は，次のとおりとする。
R：1線当たりの抵抗〔Ω〕 X：1線当たりのリアクタンス〔Ω〕
cos θ：負荷の力率 I：線電流〔A〕
解答欄
正解
正解：4．v＝√3 I (R cos θ＋X sin θ)〔V〕
解き方
- 4．が正しい。1 線当たりの電圧降下は I (R cos θ + X sin θ) で，三相 3 線式の線間の電圧降下はその √3 倍となるので，v = Vs − Vr = √3 I (R cos θ + X sin θ)〔V〕で表される。
選択肢ごとの解説
- 1．誤り。係数も sin・cos の組合せも誤っている。
- 2．誤り。係数は 1/√3 ではなく √3 である。
- 3．誤り。R には cos θ，X には sin θ を掛ける。
- 4．正しい。v = √3 I (R cos θ + X sin θ) である。
引っかけ：単相 2 線式は 2 I(R cos θ + X sin θ)，三相 3 線式は √3 I(R cos θ + X sin θ)。
