ヒートポンプの原理（圧縮機）

正解

正解：1．圧縮機

解き方

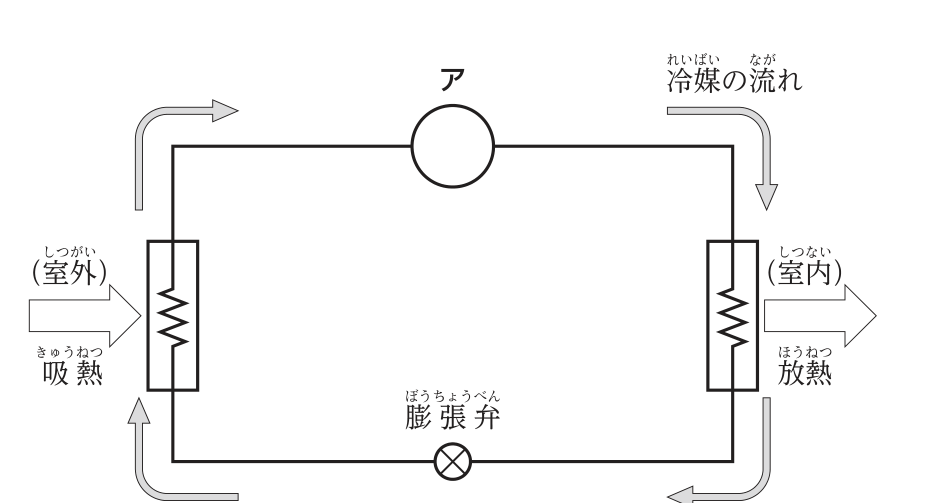

1. 1．の圧縮機が適当である。ヒートポンプは，冷媒が蒸発器（室外）で外気から熱を吸収して気化し，圧縮機（ア）で高温・高圧のガスにされ，凝縮器（室内）で熱を放出して液化し，膨張弁で減圧されて再び蒸発器に戻るサイクルである。
2. 図では室外側の熱交換器が蒸発器，室内側の熱交換器が凝縮器で，その間の冷媒の流れにあるアが圧縮機である。

選択肢ごとの解説

1. 1．適当。アは冷媒ガスを圧縮して高温・高圧にする圧縮機である。
2. 2．不適当。熱交換器は図の左右（室外・室内）にあり，冷媒と空気の間で熱をやりとりする。
3. 3．不適当。蒸発器は室外で冷媒が気化して吸熱する側の熱交換器である。
4. 4．不適当。凝縮器は室内で冷媒が液化して放熱する側の熱交換器である。
