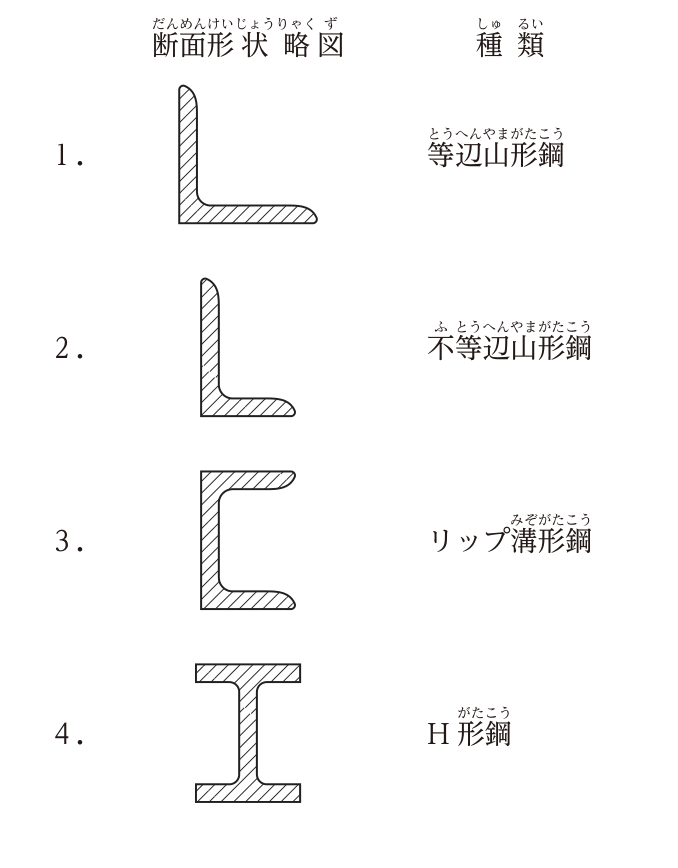

熱間圧延形鋼の断面形状

正解

正解：3．図の3．の断面 ― リップ溝形鋼

解き方

1. 3．が誤りである。3．の断面形状略図はフランジの先端に折返し（リップ）の無いコの字形で，溝形鋼である。
2. リップ溝形鋼は，鋼板を冷間でロール成形した軽量形鋼で，フランジの先端に内側へ折り返したリップがある。熱間圧延形鋼ではない。
3. 熱間圧延形鋼は高温の鋼材を圧延して造る形鋼で，山形鋼・溝形鋼・I 形鋼・H 形鋼などがあり，電気設備ではケーブルラックの支持や機器の架台に用いる。

選択肢ごとの解説

1. 1．正しい。両辺の長さが等しい L 字形の断面で等辺山形鋼である。
2. 2．正しい。両辺の長さが異なる L 字形の断面で不等辺山形鋼である。
3. 3．誤り。図は溝形鋼で，リップ溝形鋼（軽量形鋼）ではない。
4. 4．正しい。フランジが平行で幅の広い H 形の断面で H 形鋼である。
