電話・情報設備の配線用図記号

正解

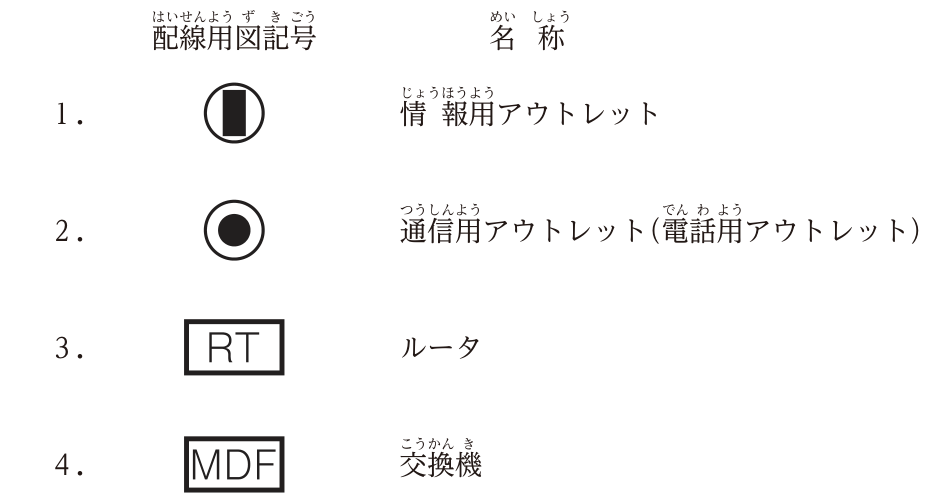

正解：4．図の4．の図記号 ― 交換機

解き方

1. 4．が誤りである。四角の中に MDF と書く図記号は本配線盤（主配線盤）である。交換機は別の図記号で表す。
2. 1．の丸の中に黒い縦長の四角は情報用アウトレット，2．の二重丸（丸の中に黒丸）は通信用アウトレット（電話用アウトレット），3．の四角の中に RT はルータである。

選択肢ごとの解説

1. 1．正しい。この図記号は LAN の配線を接続する情報用アウトレットである。
2. 2．正しい。この図記号は電話機を接続する通信用アウトレット（電話用アウトレット）である。
3. 3．正しい。四角の中の RT はルータ（Router）を表す。
4. 4．誤り。MDF は外部からの通信線を引き込んで各階へ分配する本配線盤で，交換機ではない。
